Штатный датчик показывает температуру в одной точке, а образцы стоят по всей камере. Карта температурного поля отвечает на вопрос, который датчик скрывает: насколько ровно шкаф держит температуру в разных углах объёма. Именно она показывает, попадает ли камера в допуск, где холодная зона и стоит ли доверять результатам, снятым в этом шкафу.
Коротко
Карта температурного поля — это набор измерений температуры в нескольких точках рабочего объёма камеры одновременно, снятых после выхода на режим. Датчики ставят по углам и в центре, выдерживают, записывают показания и считают разброс между точками и колебания во времени. Карта показывает равномерность поля, находит холодные и горячие зоны и подтверждает, укладывается ли шкаф в допуск.
Что показывает карта
Карта отвечает на два вопроса. Первый — пространственный разброс: насколько отличается температура между самой холодной и самой горячей точкой объёма в один момент. Второй — стабильность во времени: как температура в каждой точке колеблется вокруг уставки. Оба параметра сравнивают с допуском задачи или класса точности. Если разброс по объёму выходит за допуск, часть загрузки работает не в том режиме, даже когда штатный датчик показывает верную цифру.
Зачем снимать карту, если есть штатный датчик?
Штатный датчик стоит в одной точке и показывает температуру только там. Образцы же занимают весь объём, а поле по камере неравномерно: углы и центр могут отличаться на несколько градусов. Карта показывает эту разницу по всему рабочему объёму. Без неё вы доверяете одной точке и не знаете, что делается в дальнем холодном углу, где как раз может стоять контрольная проба.
Как расставляют датчики

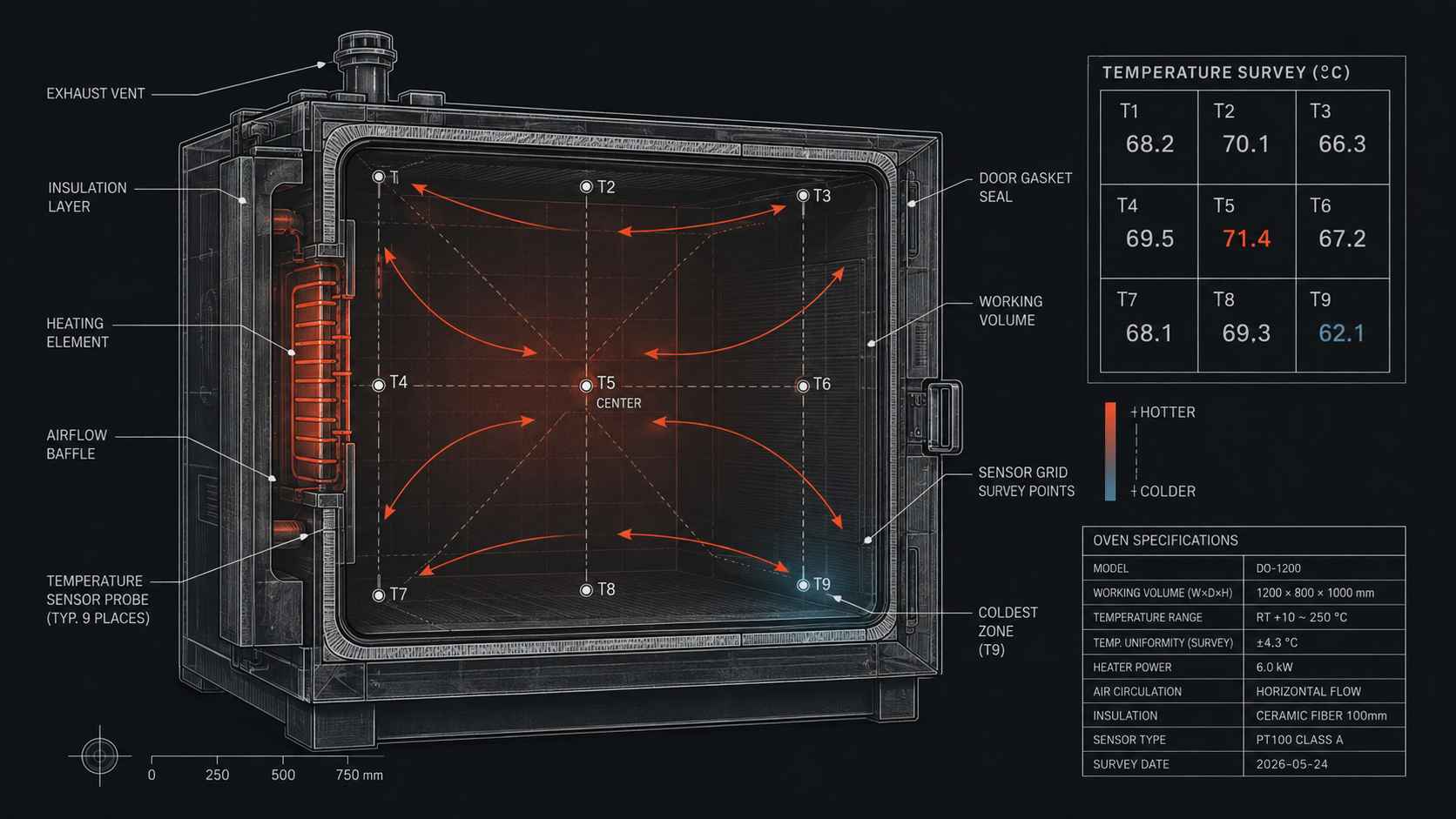

Классическая схема — точки по углам рабочего объёма плюс центр. Для больших камер добавляют промежуточные точки, чтобы поймать перекос по высоте и глубине. Датчики размещают в рабочей зоне, где реально стоят образцы, не касаясь стенок, полок и нагрева — иначе они покажут температуру металла, а не воздуха. Центральную точку часто совмещают с положением штатного датчика, чтобы сравнить его показания с реальным центром поля.
| Показатель | Что это | О чём говорит |
|---|---|---|
| Разброс по объёму | Разница между точками | Равномерность поля |
| Колебания во времени | Уход от уставки | Работа регулятора |
| Отклонение от уставки | Средняя минус заданная | Настройка датчика |
| Холодная зона | Самая низкая точка | Где нельзя ставить пробу |
Как снимают карту
Шкаф выводят на рабочую температуру и дают полностью стабилизироваться — поле «устаканивается» не сразу после достижения уставки. Затем в течение выдержки одновременно пишут показания всех точек через равные промежутки. По массиву считают максимальный разброс между точками и амплитуду колебаний в каждой. Снимают карту в загруженном или пустом состоянии в зависимости от методики: загрузка меняет поле, и для реальной оценки её иногда учитывают.
Дайте полю устаканиться
Не начинайте запись сразу после того, как регулятор показал уставку. Стенкам, полкам и воздуху нужно время прогреться равномерно — иначе карта покажет переходный процесс, а не установившееся поле. Выдержка до записи так же важна, как сама запись.
Как читать результат
-
Один угол холоднее всех
Локальная холодная зона — обычно слабая циркуляция в этом месте или недостаточный нагрев рядом. Туда не ставят контрольные пробы.
-
Разброс растёт с загрузкой
Если поле ровное на пустой камере и рвётся под загрузкой, дело в перекрытии потока раскладкой или нехватке мощности под массу.
-
Сильные колебания во времени
Большая амплитуда вокруг уставки в каждой точке — вопрос к регулятору и датчику, а не к равномерности поля.
Что учесть при снятии
- Точки в рабочей зоне. Там, где стоят образцы, не касаясь стенок и нагрева.
- Углы плюс центр. Для больших камер — промежуточные точки по высоте и глубине.
- Полная стабилизация. Запись начинают после выхода поля на установившийся режим.
- Одновременная запись. Все точки пишут синхронно через равные промежутки.
- Сравнение с допуском. Разброс и колебания сопоставляют с требованием задачи.
Что делать, если карта показала холодный угол?
Сначала не ставить в эту зону контрольные пробы — это временное решение. Причина обычно в циркуляции или нагреве: воздух туда доходит хуже, или рядом не хватает мощности. Если холодная зона большая и мешает работе, поле правят по нагреву — меняют разводку ТЭН или улучшают циркуляцию, чтобы весь рабочий объём попадал в допуск, а не только центр.
Если карта стабильно показывает перекос поля, который не лечится раскладкой и настройкой регулятора, дело в нагреве. Тогда разводку ТЭН считают под камеру заново — так, чтобы поток ровно омывал весь рабочий объём и разброс между углами укладывался в допуск задачи.
Карта показала перекос поля по камере?
Посчитаем и переделаем разводку ТЭН под ваш объём, чтобы поток ровно омывал всю камеру и разброс между углами уложился в допуск.
Частые вопросы
Что такое карта температурного поля сушильного шкафа?
Это набор измерений температуры в нескольких точках рабочего объёма камеры, снятых одновременно после выхода на режим. Датчики ставят по углам и в центре, выдерживают, записывают показания и считают разброс между точками и колебания во времени. Карта показывает реальную равномерность поля, а не температуру в одной точке штатного датчика.
Сколько точек нужно для карты поля?
Как минимум углы рабочего объёма плюс центр. Для больших камер добавляют промежуточные точки по высоте и глубине, чтобы поймать перекос. Точки размещают в рабочей зоне, где стоят образцы, не касаясь стенок, полок и нагрева, иначе датчик покажет температуру металла, а не воздуха.
Снимать карту на пустой или загруженной камере?
Зависит от методики и цели. На пустой камере видно собственное поле шкафа, на загруженной — реальные условия работы, потому что загрузка меняет циркуляцию и поле. Для честной оценки того, в каком режиме реально сушатся образцы, карту снимают с типовой загрузкой.
Что делать, если разброс поля вышел за допуск?
Сначала проверяют раскладку и настройку регулятора — иногда причина в них. Если поле рвано и на пустой камере, дело в нагреве или циркуляции: изношенный ТЭН, неудачная разводка или слабый вентилятор. В этом случае нагрев считают и переделывают под камеру, чтобы весь рабочий объём укладывался в допуск.
