В паспорте сушильного шкафа рядом с диапазоном температур часто стоит класс точности. Для покупателя это абстрактная буква или цифра, но за ней прячется конкретный ответ на два вопроса: насколько по-разному греет разные углы камеры и насколько скачет температура во времени. Если задача требует повторяемых измерений, класс точности важнее максимальной температуры, потому что именно он определяет, попадёте ли вы в допуск.
Коротко
Класс точности описывает два параметра: неравномерность температуры по объёму камеры (разброс между углами) и нестабильность во времени (насколько температура колеблется вокруг уставки). Чем выше класс, тем меньше оба отклонения. Под точные лабораторные измерения нужен высокий класс, под грубую сушку деталей достаточно среднего. ГОСТ 31828 задаёт методику проверки этих отклонений.
Два разных отклонения

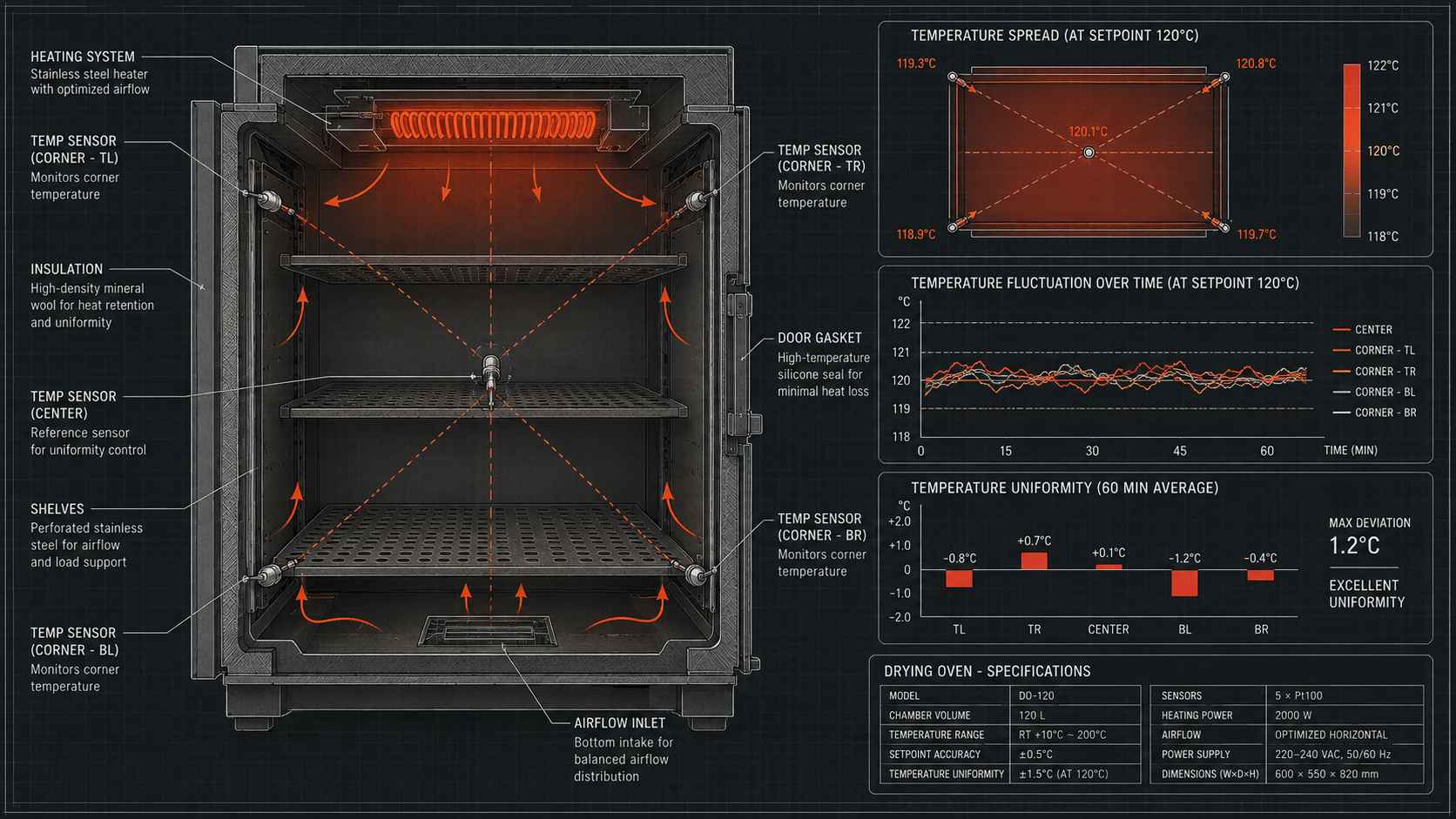

Точность шкафа складывается из двух независимых вещей, и их путают. Первое — неравномерность по объёму: одновременно в разных точках камеры температура разная. Верхняя полка может быть на несколько градусов теплее нижней, углы холоднее центра. Второе — нестабильность во времени: в одной и той же точке температура колеблется, потому что регулятор то включает, то выключает нагрев. Шкаф может ровно держать температуру во времени, но иметь большой разброс по объёму, и наоборот.
Чем неравномерность по объёму отличается от нестабильности во времени?
Неравномерность по объёму — это разница температуры между точками камеры в один и тот же момент: угол холоднее центра, верх теплее низа. Нестабильность во времени — это колебание температуры в одной точке от момента к моменту из-за работы регулятора. Первое лечат разводкой нагрева и конвекцией, второе — качеством регулятора и датчика.
Что задаёт ГОСТ
Стандарт описывает, как эти отклонения измерять: сколько датчиков ставить, в каких точках камеры, при каких температурах и как обрабатывать результат. Без единой методики каждый производитель мерил бы по-своему, и цифры нельзя было бы сравнивать. Класс точности присваивают по результатам такой проверки. Поэтому корректно сравнивать шкафы можно только по классу, измеренному по одной методике, а не по обещаниям в рекламе.
| Параметр | Что означает | Чем обеспечивают |
|---|---|---|
| Неравномерность по объёму | Разброс между точками камеры | Разводка ТЭН, конвекция |
| Нестабильность во времени | Колебания в одной точке | Регулятор, датчик |
| Диапазон проверки | При каких температурах меряют | Методика ГОСТ |
Какой класс под какую задачу
Высокий класс нужен там, где результат — это число: определение влажности до постоянной массы, аттестованные испытания, работа в аккредитованной лаборатории. Здесь разброс в пару градусов между образцами уже искажает результат. Средний класс подходит под сушку деталей, полимеризацию, прогрев — задачи, где важно попасть в диапазон, а не в точку. Гнаться за высшим классом под грубую сушку — переплата: точность стоит денег и её незачем покупать впрок.
Класс проверяют, а не берут на веру
Класс точности из паспорта справедлив для нового шкафа в идеальных условиях. Со временем, при износе датчика или перекосе загрузки, реальные отклонения растут. Поэтому в лабораториях периодически снимают карту температурного поля — проверяют, держит ли шкаф заявленную точность на рабочем месте.
Что влияет на реальную точность
-
Разводка нагрева
Распределённые по камере ТЭН дают ровное поле; один угловой нагреватель ухудшает неравномерность по объёму.
-
Конвекция
Принудительная конвекция перемешивает воздух и стягивает разброс между полками к минимуму.
-
Регулятор и датчик
ПИД-регулятор и исправный датчик держат температуру ровно во времени; релейный даёт заметные колебания.
Что проверить по классу точности
- Оба отклонения отдельно. Смотрите и неравномерность по объёму, и нестабильность во времени, а не одну цифру.
- При какой температуре меряли. Класс на 100 °C и на 300 °C может отличаться — уточняйте диапазон.
- Соответствие задаче. Под измерения — высокий класс, под грубую сушку — средний, без переплаты.
- Возможность аттестации. Для аккредитованной лаборатории шкаф должен проходить проверку на месте.
- Стабильность при загрузке. Плотная или перекошенная загрузка ухудшает реальную равномерность.
Нужен ли высокий класс точности для сушки деталей перед покраской?
Обычно нет. Для сушки и полимеризации важно попасть в рабочий диапазон и держать ровное поле, а не выдержать температуру с точностью до градуса. Высокий класс нужен там, где результат — измеренное число: влажность до постоянной массы, аттестованные испытания. Под производственную сушку переплачивать за высший класс незачем.
Если под вашу задачу нужен конкретный уровень равномерности, камеру и нагрев считают под него: разводку ТЭН и конвекцию под минимальный разброс по объёму, регулятор под стабильность во времени.
Нужен шкаф под заданную точность поля?
Разведём ТЭН и подберём конвекцию под минимальный разброс температуры по объёму, чтобы шкаф стабильно попадал в ваш допуск.
Частые вопросы
Что такое класс точности сушильного шкафа?
Это характеристика, которая описывает два отклонения: неравномерность температуры по объёму камеры и нестабильность во времени. Чем выше класс, тем меньше разброс между точками камеры и тем ровнее держится температура в одной точке.
Что регламентирует ГОСТ 31828-2012?
Методику проверки сушильных шкафов: где ставить датчики, при каких температурах измерять и как обрабатывать результат, чтобы присвоить класс точности. Единая методика позволяет сравнивать шкафы разных производителей по одинаковым правилам.
Какой класс точности выбрать?
Под лабораторные измерения, где результат — это число, берут высокий класс. Под сушку деталей, полимеризацию и прогрев достаточно среднего: там важно попасть в диапазон, а не в точку. Покупать высший класс под грубую сушку — переплата.
Меняется ли точность шкафа со временем?
Да. Паспортный класс справедлив для нового шкафа, а с износом датчика, старением регулятора и при перекошенной загрузке реальные отклонения растут. Поэтому в лабораториях периодически снимают карту температурного поля, чтобы проверить точность на рабочем месте.
