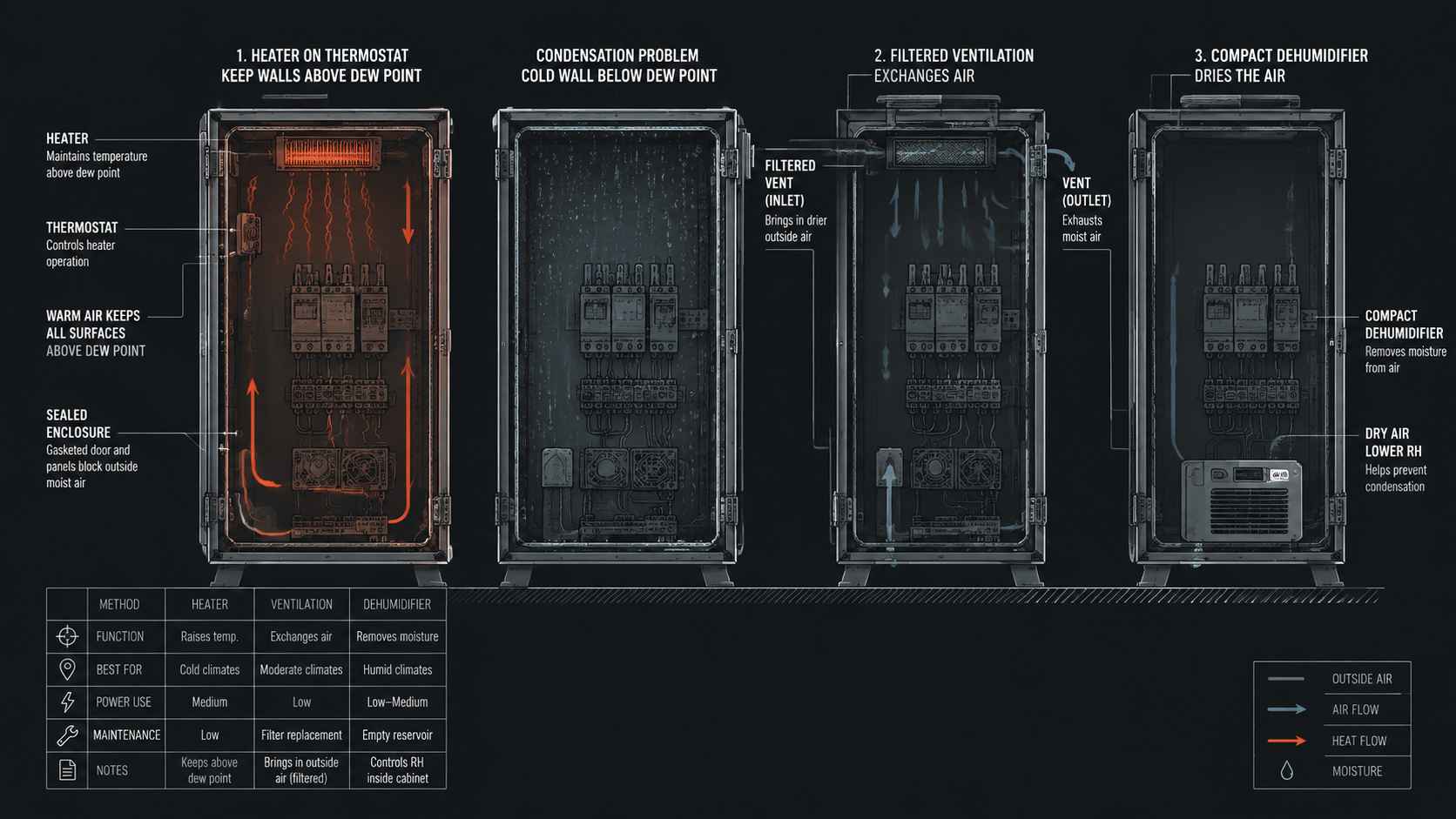

Конденсат в уличном шкафу берётся не с потолка: тёплый влажный воздух касается холодной стенки, и на ней выпадает вода. Дальше она стекает на плату, разъёмы, аккумулятор — и оборудование ржавеет и коротит изнутри, хотя снаружи шкаф герметичен. Способов борьбы три: подогрев, вентиляция и осушитель. Выбор между ними определяется тем, откуда в шкафу влага и как он загерметизирован.
Коротко
Подогрев держит стенки и воздух теплее точки росы, чтобы влага не выпадала, — это база для любого уличного шкафа зимой. Вентиляция выносит влажный воздух наружу и выравнивает температуру, спасая от конденсата летом и в межсезонье. Осушитель убирает саму влагу и нужен там, где шкаф плотно закрыт, а вентиляция нежелательна. Чаще всего работает связка обогрев плюс вентиляция, а отдельный осушитель добавляют под особые условия.
Откуда в шкафу влага
Прежде чем выбирать способ, надо понять источник. Влага попадает в шкаф двумя путями. Первый — снаружи: через неплотные вводы, негерметичную дверь, «дыхание» шкафа при перепадах температуры, когда остывающий воздух втягивает наружный через малейшие щели. Второй — изнутри: с самим воздухом, который заперли внутри при монтаже во влажную погоду, и от процессов, если в шкафу что-то нагревается и остывает. Конденсат выпадает, когда влажный воздух встречает поверхность холоднее точки росы — обычно это стенка со стороны улицы утром или после ночного похолодания. Поэтому борьба с конденсатом — это либо не дать поверхности стать холоднее точки росы (подогрев), либо убрать из воздуха влагу (вентиляция или осушитель), либо перекрыть её поступление снаружи (герметизация вводов).
| Способ | Что делает | Когда нужен |
|---|---|---|
| Подогрев | Держит стенки выше точки росы | Зима, холодные стенки |
| Вентиляция | Выносит влажный воздух | Лето, межсезонье |
| Осушитель | Убирает влагу из воздуха | Плотный шкаф без вентиляции |
Почему один подогрев не всегда убирает конденсат?
Потому что подогрев борется со следствием, а не с количеством влаги. Он поднимает температуру стенок и воздуха выше точки росы, и пока обогрев работает, конденсат не выпадает — влаге негде осесть. Но влага при этом никуда не делась, она просто висит в воздухе в виде пара. Как только обогрев отключится или просядет — при аварии питания, в межсезонье, когда терморегулятор считает, что греть не надо, — стенки остынут, а весь накопленный пар выпадет на них сразу, иногда обильнее обычного. Кроме того, если влага постоянно поступает снаружи через негерметичные вводы, подогрев вынужден бороться с бесконечным притоком, тратя энергию впустую. Поэтому подогрев почти всегда сочетают с вентиляцией, которая выносит влажный воздух наружу, и с герметизацией вводов, которая перекрывает приток. Один обогрев хорошо работает там, где влаги немного и она внутренняя, но в сыром климате или при негерметичном шкафе его дополняют. Задача не в том, чтобы вечно греть пар, а в том, чтобы влаги в шкафу было меньше.
Вентиляция снижает степень защиты IP
За вентиляцию приходится платить герметичностью. Вентиляционные отверстия, даже с фильтрами и лабиринтными жалюзи, — это отверстия, и они снижают степень защиты IP: полностью пыле- и влагозащищённый шкаф с активной вентиляцией уже не будет иметь высший класс герметичности. Поэтому там, где по условиям нужен по-настоящему закрытый шкаф — агрессивная среда, пыль, брызги, требования по IP, — открытую вентиляцию делать нельзя, и влагу убирают иначе: подогревом, который держит стенки выше точки росы, и осушителем, который убирает пар изнутри без обмена с улицей. Это и есть основная ниша осушителя: плотно закрытый шкаф, где вентиляция противопоказана, а влага всё равно появляется. В остальных случаях, когда высокий IP не требуется, дешевле и проще обходятся связкой обогрев плюс фильтруемая вентиляция.
Когда действительно нужен отдельный осушитель?
Отдельный осушитель оправдан в нескольких ситуациях. Первая — шкаф должен быть плотно закрыт с высокой степенью защиты IP, и открытую вентиляцию делать нельзя: тогда влагу, которая всё равно появляется от «дыхания» и внутренних процессов, убирает осушитель, не нарушая герметичности. Вторая — очень влажный климат или условия с постоянным высоким содержанием влаги, где связки обогрев плюс вентиляция не хватает. Третья — особо чувствительное оборудование, для которого важно держать влажность в узком диапазоне, а не просто не допускать капель. Осушители бывают разными: простые сменные патроны с влагопоглотителем для небольших шкафов, где влаги немного, и активные конденсационные или термоэлектрические осушители для серьёзных задач. Выбор типа зависит от объёма шкафа, количества влаги и того, есть ли кому обслуживать сменный поглотитель. Важно понимать, что осушитель — не замена герметизации вводов: если в шкаф постоянно течёт вода снаружи, никакой осушитель не справится, он рассчитан на влагу в воздухе, а не на протечку. Поэтому сначала добиваются герметичности и решают вопрос точки росы подогревом, а осушитель добавляют осознанно под конкретную задачу, где остальные способы не подходят.
Нужен термошкаф без конденсата под ваши условия?
Изготовим уличный термошкаф с климатом под вашу задачу: подогрев с термостатом, фильтруемая вентиляция или осушитель под требуемый IP. Опишите объект, климат и что защищаете — подберём комплект против конденсата под ваши условия.
Частые вопросы
Что лучше от конденсата — подогрев или осушитель?
Это не взаимозаменяемые вещи, они решают задачу с разных сторон. Подогрев держит стенки и воздух выше точки росы, чтобы влаге негде было осесть, — это базовая защита для любого уличного шкафа зимой. Осушитель убирает саму влагу из воздуха и нужен там, где шкаф плотно закрыт и вентиляцию делать нельзя. В большинстве случаев основой служит подогрев в связке с вентиляцией, которая выносит влажный воздух наружу, а осушитель добавляют под особые условия — высокий требуемый IP, очень влажный климат, чувствительное оборудование. Выбор зависит от того, откуда в шкафу влага и насколько он герметичен: если много притока снаружи — сначала герметизируют вводы, если нужен закрытый шкаф — берут осушитель, в остальных случаях хватает обогрева с вентиляцией.
Почему в герметичном шкафу всё равно появляется конденсат?
Потому что часть влаги оказывается внутри независимо от герметичности. Воздух с влагой запирают в шкафу при монтаже, особенно если собирали во влажную погоду. Кроме того, даже плотный шкаф «дышит» при перепадах температуры: нагреваясь и остывая, воздух внутри расширяется и сжимается, и через малейшие неплотности втягивает наружный влажный воздух. Когда стенка остывает ниже точки росы, накопленная влага выпадает на неё каплями. Поэтому герметичность защищает от прямого попадания воды и брызг, но не гарантирует отсутствие конденсата. В плотно закрытом шкафу с этим борются подогревом, который держит стенки выше точки росы, и осушителем, который убирает пар изнутри, потому что открытую вентиляцию в герметичном шкафу делать нельзя без потери степени защиты IP.
Можно ли обойтись только вентиляцией без обогрева?
В тёплом климате и для шкафов без критичного оборудования иногда да, но для большинства уличных шкафов в нашем климате — нет. Вентиляция хорошо выносит влажный воздух и выравнивает температуру летом и в межсезонье, но зимой она не спасает: холодный наружный воздух остужает стенки, и на них выпадает конденсат, а само оборудование может уйти в минус ниже рабочего диапазона. Обогрев решает обе зимние задачи — держит плюсовую температуру и не даёт стенкам стать холоднее точки росы. Поэтому классическая схема для круглогодичного уличного шкафа — обогрев плюс вентиляция: зимой работает подогрев, в тёплое время вентиляция. Одна вентиляция без обогрева подходит там, где зимних проблем нет по климату или оборудование не боится ни холода, ни конденсата, что бывает редко.
Помогает ли силикагель от конденсата в шкафу?
Силикагель и другие сменные влагопоглотители помогают в небольших объёмах и при малом количестве влаги. Патрон с силикагелем впитывает влагу из воздуха внутри шкафа и годится для компактных корпусов, где притока немного. Но у него есть предел ёмкости: силикагель насыщается и перестаёт работать, поэтому его нужно периодически менять или восстанавливать прокаливанием, а если про это забыть, защита исчезает незаметно. Для шкафа с постоянным поступлением влаги или большого объёма силикагеля не хватит — он будет насыщаться слишком быстро. В таких случаях ставят активный осушитель или решают вопрос подогревом и вентиляцией. И силикагель, как любой осушитель, бессилен против протечки: если в шкаф течёт вода снаружи, сначала устраняют негерметичность, а уже потом борются с влагой в воздухе.
