Терморегулятор показывает 150 °C, а образец в дальнем углу нижней полки на самом деле сохнет при 146 °C. Прибор не врёт — он меряет в одной точке, у своего датчика. По остальному объёму камеры температура другая, и этот разброс называют равномерностью температурного поля. Величина, которую редко видно на дисплее, но которая определяет, одинаково ли просохнут образцы, разложенные по разным полкам.
Равномерность и стабильность — две разные вещи
Эти два параметра постоянно путают, а меряют их по-разному и означают они разное. Стабильность — это колебания температуры во времени в одной и той же точке. Терморегулятор работает циклами: включил ТЭН, температура поднялась, выключил, она чуть просела, снова включил. Если в центре камеры за час прибор фиксирует уход от 150 до 148 и обратно, это разброс во времени — характеристика стабильности поддержания.
Равномерность — это разброс температуры по объёму камеры в один и тот же момент времени. Пространственный градиент. Пока в центре ровно 150 °C, у задней стенки может быть 152, а в нижнем углу у двери — 147. Замер делается одновременно в нескольких точках, а не в одной по времени. Оба параметра важны, но улучшаются они разными средствами: стабильность зависит от терморегулятора и датчика, равномерность — от конструкции нагрева и циркуляции воздуха.
Почему это не одно и то же на практике
Шкаф может держать температуру в центре идеально стабильно — стрелка на дисплее не дрожит — и при этом иметь плохую равномерность: разброс между верхом и низом в 6–8 °C. И наоборот, поле может быть ровным по объёму, но нестабильным во времени из-за грубого термостата. Когда в паспорте пишут одну цифру погрешности, всегда стоит уточнять, о чём речь: о поддержании в точке или об отклонении по камере. Для сушки до постоянной массы или полимеризации критична именно равномерность — иначе часть образцов недосохнет, а часть перегреется в один и тот же прогон.
Как измеряют равномерность поля

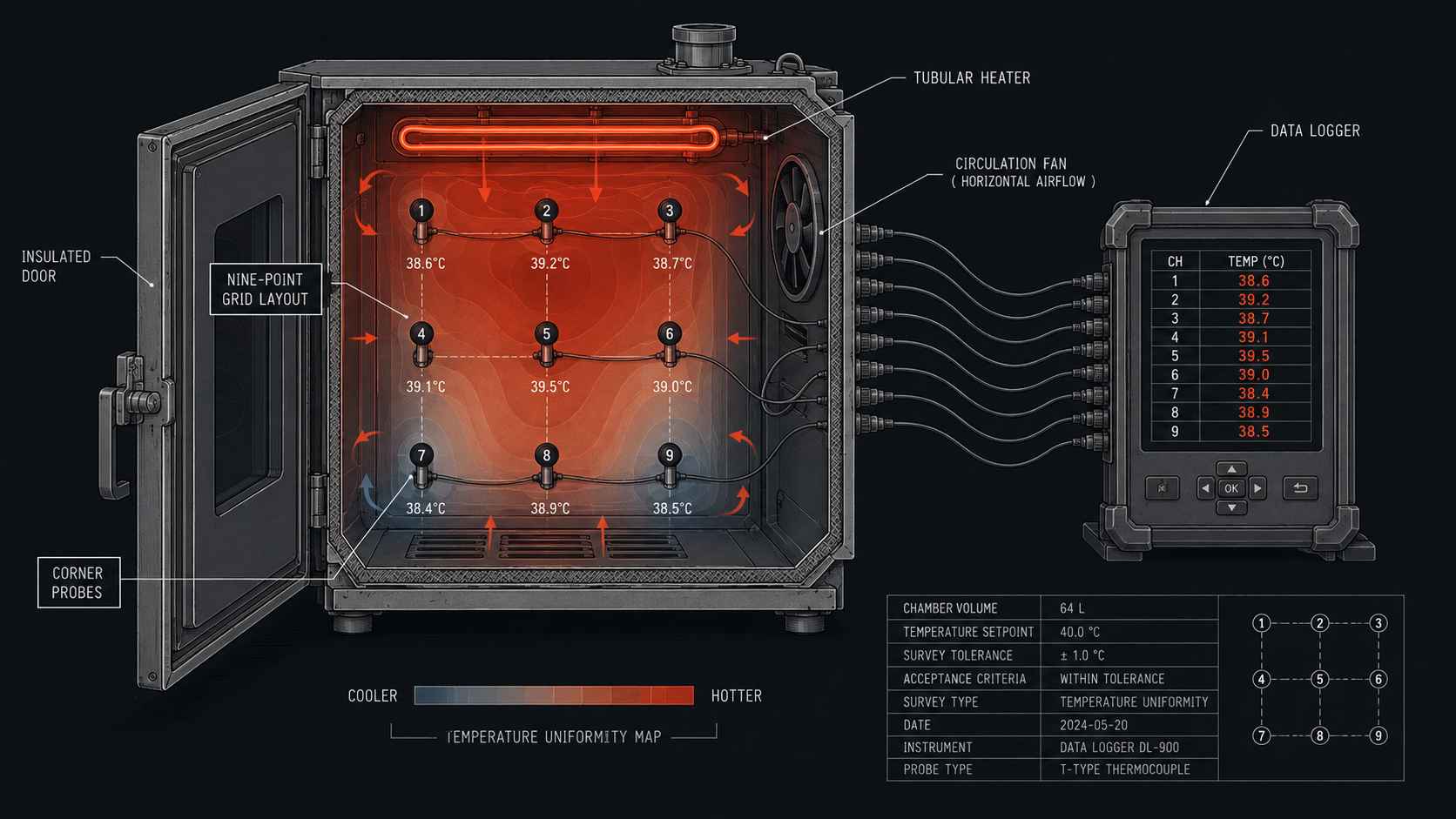

Смысл проверки — узнать максимальное отклонение температуры от среднего по рабочей зоне при выходе на режим. Делается это раскладкой нескольких калиброванных датчиков или автономных логгеров по объёму камеры. Классическая схема — девять точек: восемь по углам условного параллелепипеда рабочей зоны плюс один в геометрическом центре. Рабочая зона обычно меньше габаритов камеры: приграничный слой у стенок и двери в расчёт не берут, потому что там всегда холоднее и образцы туда не ставят.
Разложить датчики по рабочей зоне
Калиброванные логгеры или термопары размещают в углах и центре рабочего объёма, не касаясь стенок и полок — датчик должен мерить воздух, а не металл. Точки фиксируют, чтобы замер был повторяемым.
Вывести шкаф на режим и выдержать
Задают рабочую температуру и ждут, пока поле стабилизируется: мало разогреть, надо дать камере устояться. Обычно берут выдержку от 30 минут до нескольких часов в зависимости от объёма и тепловой массы.
Снять показания одновременно
Логгеры пишут температуру синхронно с заданным интервалом. Важна не одна мгновенная точка, а серия за время выдержки — по ней считают среднее и крайние значения в каждой точке.
Посчитать отклонение от среднего
По всем точкам находят среднюю температуру поля и максимальное отклонение вверх и вниз от неё. Эта пара цифр и есть равномерность — например, «+2 / −1,5 °C относительно среднего».
Результат сравнивают с нормой. Она задаётся классом шкафа или методикой поверки и обычно лежит в диапазоне от ±1 до ±3 °C: чем выше класс точности, тем жёстче требование. Для рутинной сушки грунта или посуды хватает и ±3 °C, для термостатирования по методике или калибровки других приборов нужен класс поточнее.
| Задача | Приемлемая равномерность | Комментарий |
|---|---|---|
| Сушка грунта, посуды, обуви | ±3 °C и шире | Разброс не влияет на результат |
| Сушка до постоянной массы | ±1…±2 °C | Иначе образцы сохнут неодинаково |
| Полимеризация, термообработка | ±1…±2 °C | Важно выдержать температурный коридор |
| Термостатирование по методике | ±1 °C и точнее | Класс задаёт методика поверки |
Чем равномерность температуры отличается от стабильности?
Это два разных параметра, которые часто путают. Равномерность — разброс температуры по объёму камеры в один и тот же момент времени, то есть пространственный градиент между разными точками рабочей зоны. Стабильность — колебания температуры во времени в одной и той же точке, они возникают из-за цикличной работы терморегулятора, который то включает, то выключает ТЭН. Пример: в центре камеры прибор стабильно держит 150 °C и стрелка не дрожит — это хорошая стабильность. Но в это же мгновение у задней стенки 152, а в нижнем углу 147 — значит равномерность плохая, разброс по полю почти 5 градусов. Мерят их тоже по-разному: стабильность — одним датчиком за интервал времени, равномерность — несколькими датчиками одновременно в разных точках. И улучшаются они разными средствами: стабильность зависит от терморегулятора и датчика, равномерность — от конструкции нагрева и циркуляции воздуха внутри камеры.
Что портит равномерность и как её улучшить
Главный враг ровного поля — застой воздуха. В шкафу с естественной конвекцией горячий воздух поднимается вверх, и без принудительного перемешивания верхняя часть камеры всегда теплее нижней. Разница между полками может доходить до 5–10 °C, особенно в высоких напольных шкафах. Принудительная конвекция — вентилятор, гоняющий воздух по камере, — выравнивает поле в разы: перемешанный воздух не даёт слоям расслоиться по температуре. Поэтому шкафы с вентилятором почти всегда точнее по равномерности, чем шкафы без него того же объёма.
Второй фактор — сама загрузка. Плотно забитая камера мешает воздуху ходить: образцы перекрывают потоки, за ними образуются застойные зоны, и поле разъезжается. Отдельно опасно перекрыть вентилятор или воздуховод — тогда часть камеры остаётся без обдува и заметно холоднее. Зазоры между образцами и до стенок нужны не для красоты, а чтобы воздух доходил до каждой полки.
Не перекрывайте вентилятор и не перегружайте камеру
Самая частая причина, по которой хороший шкаф вдруг греет неравномерно, — не поломка, а перегруз. Противни поставили вплотную, забили все полки под завязку, задвинули загрузку к самой решётке вентилятора. Воздух перестаёт циркулировать, за плотной стенкой образцов возникает застойная зона на несколько градусов холоднее, и результат сушки в разных углах отличается. Проверять равномерность имеет смысл в тех же условиях, в каких шкаф реально работает: пустая камера покажет одну картину, а забитая — совсем другую. Если поле поплыло — сначала разгрузите камеру и обеспечьте зазоры, а уже потом ищите неисправность.
- Не перегружайте камеру. Оставляйте зазоры между образцами и до стенок, чтобы воздух доходил до каждой полки.
- Не перекрывайте вентилятор. Загрузку не задвигают вплотную к решётке обдува — за ней возникает холодная зона.
- Пользуйтесь принудительной конвекцией. Вентилятор перемешивает воздух и выравнивает верх и низ камеры.
- Ставьте образцы в рабочую зону. Приграничный слой у стенок и двери всегда холоднее — туда не грузят.
- Меряйте в реальных условиях. Пустая камера ровнее забитой — проверку делают с типичной загрузкой.
Сколько датчиков нужно, чтобы проверить равномерность?
Минимум разумно брать пять точек — четыре по углам рабочей зоны и один в центре, — но общепринятая схема для аттестации использует девять: восемь по углам условного параллелепипеда рабочего объёма плюс один в геометрическом центре. Для крупных камер от 300 литров точек берут ещё больше, добавляя промежуточные по высоте, потому что именно по вертикали в высоком шкафу разброс самый заметный. Датчики должны быть калиброванными и одного класса точности, иначе вы будете мерить не поле камеры, а разброс самих приборов. Их размещают так, чтобы они мерили воздух, а не касались металлических стенок или полок — иначе показания исказит теплопроводность конструкции. Одного датчика для равномерности не хватит принципиально: он покажет температуру только в своей точке, а весь смысл проверки в том, чтобы поймать разницу между точками одновременно.
