Камера на 80 литров с четырьмя полками физически вмещает сотню бюксов, но точную сушку по массе она обеспечит от силы для тридцати. Предел загрузки задают не полки, а воздухообмен и равномерность температурного поля — и как только конвекция перекрыта, часть образцов начинает сохнуть по своему графику.
Полки врут, а воздух — нет
Первое, что делает оператор при большой партии, — считает полки и делит на площадь бюкса. Это неверная арифметика. Полки задают геометрию, но сушку задаёт поток горячего воздуха, который проходит между образцами и уносит испарившуюся влагу. Если образцы стоят вплотную, поток идёт по краям камеры, а в середине партии образуется застойная зона: там влажность выше, температура ниже, и грунт или порошок в центре досыхает на десятки минут позже, чем по краям. При сушке до постоянной массы это прямая ошибка — часть навесок вы снимете недосушенными.
Наглядно это видно на любом эксперименте с контрольными бюксами. Ставят одинаковые навески в центр партии и на её край, взвешивают через один интервал. При плотной загрузке разница в остаточной влаге между центром и краем доходит до заметных долей процента — а это уже за пределами того, что допускает методика. При разрежённой загрузке с зазорами разница уходит почти в ноль.
Зазоры важнее количества

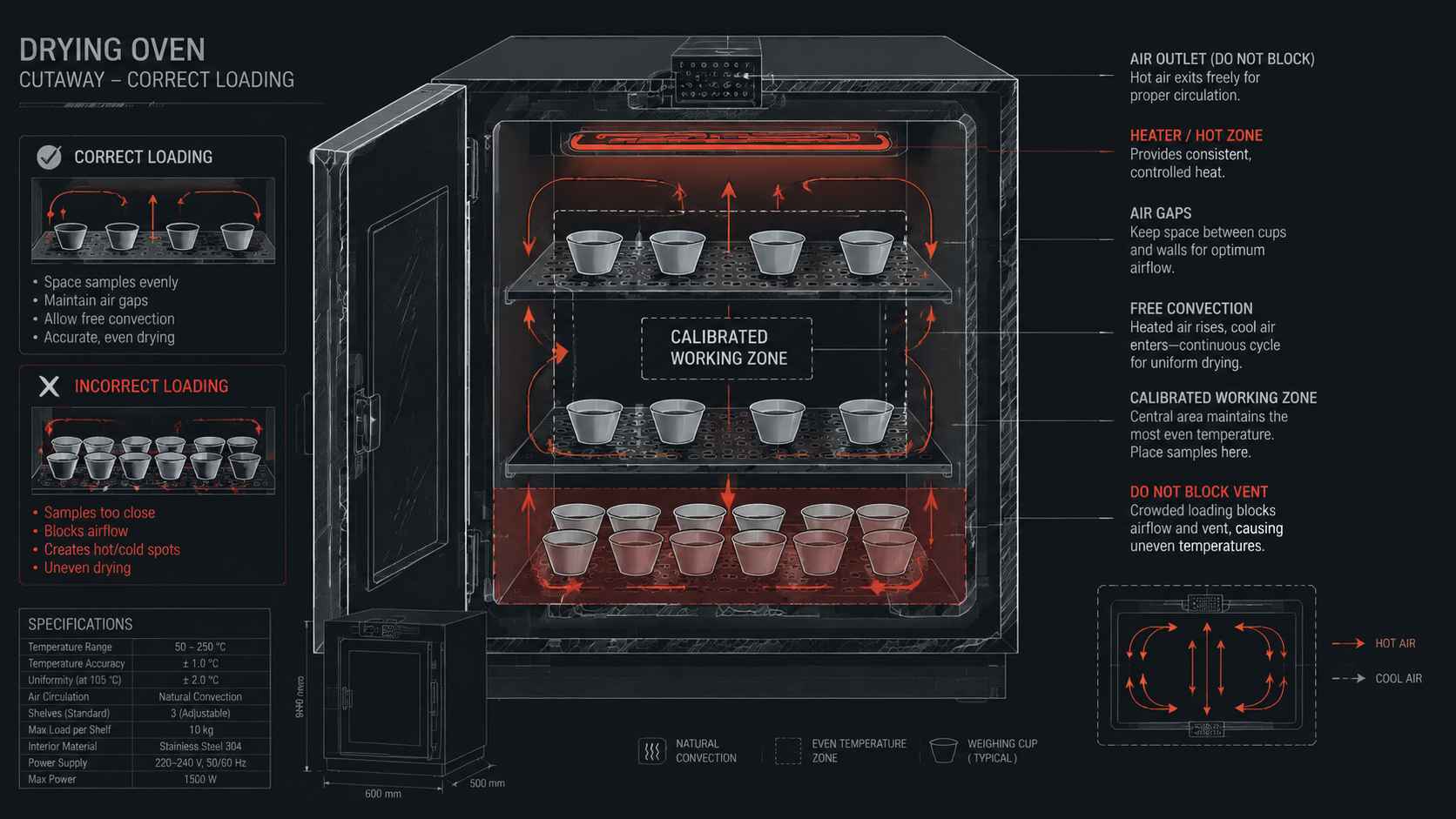

Правило простое: между бюксами, поддонами и тиглями оставляют зазоры, чтобы воздух проходил вокруг каждого образца, а не огибал всю партию целиком. Нельзя ставить образцы вплотную к стенкам камеры и тем более к ТЭНу или экрану нагревателя — там локальный перегрев, и нижний ряд получит температуру выше заданной. Так же нельзя перекрывать вентиляционные каналы и заслонку: если поддон ложится на приточное или вытяжное отверстие, весь режим воздухообмена ломается, и шкаф перестаёт удалять влагу.
| Ошибка загрузки | Что перекрывается | Результат |
|---|---|---|
| Образцы вплотную друг к другу | Межобразцовый поток | Центр партии сохнет дольше края |
| Поддон на вентканале | Приток или вытяжка | Влага не удаляется, время сушки растёт |
| Ряд у стенки и ТЭНа | — | Локальный перегрев нижнего ряда |
| Плотный навал в один поддон | Прогрев толщи | Внутри материал остаётся сырым |
Холодная масса роняет температуру
Чем больше холодной массы вы закладываете разом, тем сильнее просадка температуры в момент загрузки. Открытая дверь выпускает горячий воздух, а сами образцы, поддоны и штативы забирают тепло на собственный прогрев. После загрузки шкаф уходит в восстановление: чем больше загружено, тем ниже провал и тем дольше время восстановления до заданной температуры. Пока камера не вернулась в режим, отсчёт времени сушки по-хорошему ещё не начался — иначе вы недодержите партию. На большой холодной загрузке восстановление растягивается на десятки минут, и если методика требует ровно столько-то часов при рабочей температуре, это время надо считать от момента возврата, а не от закрытия двери.
Рабочая зона меньше габаритного объёма
У любой камеры есть «рабочая зона» — область, где температура держится в пределах заявленной погрешности. Она всегда меньше габаритного внутреннего объёма: у стенок, у двери, у дна и потолка поле хуже, там холоднее или, наоборот, ближе к нагревателю жарче. Для сушки на точное измерение образцы держат внутри аттестованной рабочей зоны, а не рассовывают по всему объёму до отказа. Если карта температурного поля камеры не снималась, рабочую зону берут с запасом от краёв — по опыту это центральная часть камеры, отступив от каждой стенки.
Отсюда практический вывод для больших партий: если важна точность, лучше провести две загрузки поменьше, каждая внутри рабочей зоны, чем одну переполненную, где половина образцов стоит в зоне с плохим полем. Две аккуратные загрузки дадут сопоставимые результаты, одна набитая — разброс, который потом не объяснить.
- Оставить зазоры между бюксами и поддонами, не ставить вплотную
- Не перекрывать вентканалы и заслонку поддонами
- Держать точные образцы в центральной рабочей зоне, не у стенок и ТЭНа
- Отсчитывать время сушки от возврата температуры, а не от закрытия двери
- Раскладывать в один слой, а не навалом, если материал должен прогреться насквозь
Можно ли грузить шкаф под завязку, если сушу не на анализ?
Да, для сушки «на глаз» — обуви, ветоши, тары, деталей перед покраской без нормируемой остаточной влаги — плотную загрузку допускают. Там нет требования к одинаковой остаточной влажности каждого образца, и разница между центром и краем партии некритична: что не досохло за один заход, досохнет за чуть больший. Единственное, о чём стоит помнить и здесь, — не перекрывать вентиляционные каналы и не заваливать заслонку, иначе шкаф перестанет удалять влагу и время растянется на всех сразу. И не класть ничего вплотную к ТЭНу: локальный перегрев одинаково вреден и для точной, и для бытовой сушки, потому что там материал может подгореть или оплавиться. Точность рабочей зоны в таком режиме роли не играет, но физика воздухообмена работает так же — поток должен куда-то уходить.
Как понять, что шкаф перегружен, без контрольных взвешиваний?
Есть несколько признаков, которые видно ещё до анализа результатов. Первый — долгое восстановление температуры после загрузки: если после закрытия двери шкаф выходит на режим заметно дольше обычного, значит холодной массы слишком много. Второй — запотевание стекла или стенок в верхней части камеры и капель на потолке: это признак того, что влага не успевает удаляться через вентиляцию, воздухообмен перекрыт плотной укладкой. Третий — заметная разница на ощупь между образцами из центра и с края партии в конце цикла: если центральные явно холоднее или сырее, поле в камере уже неравномерно из-за загрузки. Четвёртый, косвенный — термостат начинает работать реже и дольше держит нагрев на максимуме, пытаясь протолкнуть тепло сквозь массу. Любой из этих признаков говорит, что партию стоит разбить на две загрузки.
Подберём шкаф под ваш объём партий
Скажите, сколько и каких образцов вы сушите за раз и с какой точностью, — рассчитаем камеру с достаточной рабочей зоной и запасом по воздухообмену.
Частые вопросы
Влияет ли число полок на реальную вместимость?
Число полок задаёт только геометрию раскладки. Реальная вместимость по точной сушке определяется тем, сколько образцов помещается в рабочую зону с зазорами и без перекрытия воздухообмена. Часто это заметно меньше, чем позволяют полки.
Почему образцы в центре партии сохнут медленнее?
При плотной загрузке горячий воздух огибает партию по краям, а в середине образуется застойная зона с повышенной влажностью и пониженной температурой. Влага там удаляется хуже, поэтому центральные образцы досыхают позже краевых.
Сколько ждать перед отсчётом времени после загрузки?
Пока шкаф не вернётся к заданной температуре после провала при загрузке. Чем больше холодной массы заложено, тем глубже просадка и дольше восстановление. Время сушки по методике отсчитывают от момента возврата на режим.
Что хуже: одна большая загрузка или две поменьше?
Если важна точность — одна переполненная загрузка хуже. В ней часть образцов оказывается вне рабочей зоны и в застойных участках, разброс результатов растёт. Две загрузки внутри рабочей зоны дают сопоставимые и воспроизводимые данные.
