Порошковая краска не сохнет, как жидкая, — она плавится и полимеризуется, образуя прочную плёнку, и происходит это только при правильной температуре и выдержке. Ошибка в режиме видна не сразу: покрытие выглядит готовым, но через пару месяцев начинает скалываться или желтеть. Разберём, какая температура нужна, почему считают по металлу детали, а не по воздуху, и что портит покрытие.
Коротко
Большинство порошковых красок полимеризуются при 180–200 °C с выдержкой около 10–20 минут, но точный режим задаёт производитель краски. Ключевой момент: время отсчитывают не от включения печи, а от момента, когда сам металл детали прогрелся до нужной температуры. Недогрев даёт хрупкое, скалывающееся покрытие, перегрев — потерю цвета и блеска. Массивные детали требуют больше времени на прогрев, чем тонкие.
Температура и время
Типичный режим для большинства порошковых красок — 180–200 °C с выдержкой порядка 10–20 минут. Но это ориентир: конкретную температуру и время всегда берут из паспорта краски, потому что составы различаются. Есть низкотемпературные краски, полимеризующиеся при 150–160 °C, и есть требующие 200 °C и выше. Занизить температуру и «додержать» подольше не получится: полимеризация идёт по определённому порогу, ниже которого плёнка просто не сшивается как надо.
Можно ли снизить температуру и увеличить время?
Не в общем случае. Полимеризация запускается при определённой температуре, и ниже порога реакция идёт неполно, сколько ни держи. Небольшой обмен температуры на время возможен только в пределах, указанных производителем краски, — некоторые составы допускают вилку режимов. Но самовольно занижать температуру и компенсировать выдержкой нельзя: покрытие получится недополимеризованным, хрупким и с плохой адгезией.

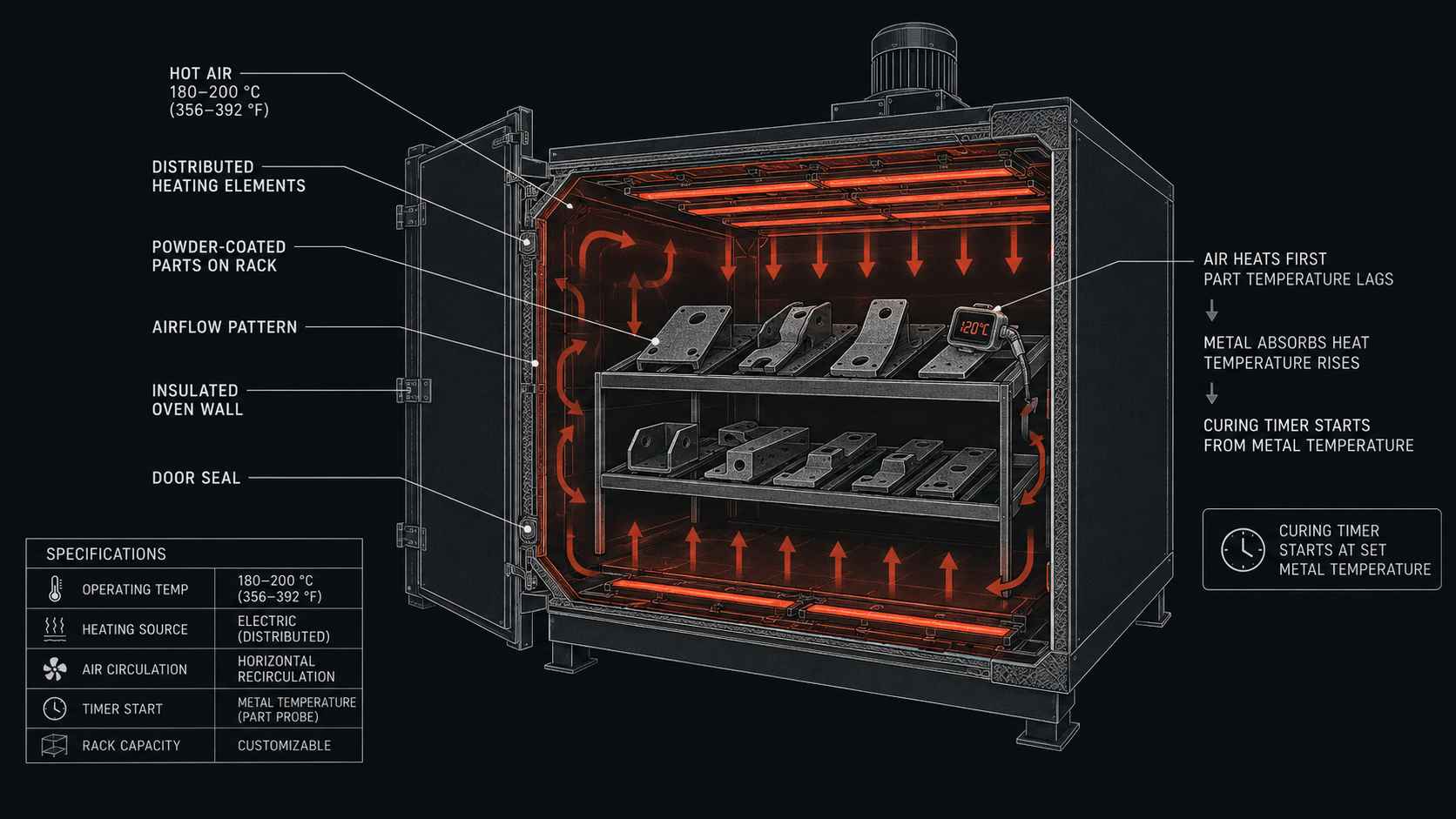

Почему считают по металлу, а не по воздуху
Главная ошибка новичков — отсчитывать выдержку от момента, когда воздух в камере показал 200 °C. Полимеризуется краска на детали, а деталь прогревается позже воздуха, особенно если она массивная. Пока металл не достиг рабочей температуры, полимеризация не идёт. Поэтому время выдержки считают от прогрева самой детали, а не камеры. Для контроля используют термокарандаши или измеряют температуру металла — так режим соблюдается по факту, а не по показанию воздуха.
| Фактор | Влияние | Что делать |
|---|---|---|
| Тип краски | Задаёт порог температуры | Брать режим из паспорта |
| Масса детали | Задержка прогрева | Время от прогрева металла |
| Равномерность поля | Разный прогрев зон | Ровное поле по камере |
| Загрузка камеры | Провал температуры | Запас мощности нагрева |
Что даёт недогрев и перегрев
Недогрев — самая частая причина брака. Покрытие выглядит гладким и цельным, но плёнка не сшилась до конца: она хрупкая, плохо держится, скалывается при ударе и царапинах, быстрее теряет вид на улице. Перегрев противоположен: краска полимеризуется полностью, но при избыточной температуре или слишком долгой выдержке теряет цвет, желтеет, тускнеет, а некоторые составы становятся ломкими. Оба дефекта видны не сразу, а через время эксплуатации.
Брак виден не на выходе, а через месяцы
Недополимеризованное покрытие на выходе из камеры выглядит нормально — дефект проявляется сколами и отслоением через недели и месяцы. Поэтому режим соблюдают строго по паспорту и контролируют температуру металла, а не полагаются на внешний вид детали сразу после печи.
Как выдержать режим
-
Возьмите режим из паспорта краски
Температура и время у каждого состава свои. Ориентир 180–200 °C, но точные цифры — от производителя краски.
-
Считайте время от прогрева детали
Отсчёт выдержки начинают, когда металл достиг рабочей температуры, а не когда воздух в камере показал уставку.
-
Обеспечьте ровное поле и запас мощности
Разброс температуры по камере даёт разный прогрев деталей. Нагрева должно хватать, чтобы вернуть режим после загрузки холодного металла.
Что проверить перед полимеризацией
- Режим по паспорту. Температура и время из данных производителя краски, а не наугад.
- Отсчёт по металлу. Выдержку считают от прогрева детали, не от воздуха.
- Ровное поле. Все детали в камере прогреваются одинаково.
- Запас мощности. Нагрев быстро возвращает режим после загрузки холодного металла.
- Контроль температуры. Термокарандаш или измерение металла подтверждают режим по факту.
Почему покрытие скалывается, хотя режим вроде соблюдали?
Чаще всего из-за недогрева металла. Если время отсчитывали от воздуха в камере, а массивная деталь прогрелась позже, фактическая выдержка при рабочей температуре оказалась короче нужной, и плёнка не сшилась до конца. Внешне покрытие выглядит готовым, но скалывается при эксплуатации. Вторая причина — неравномерное поле: часть деталей в холодной зоне камеры недополимеризовалась. Оба случая лечатся контролем температуры металла и ровным полем.
Стабильная полимеризация требует ровного поля и запаса мощности под массу деталей. Если серийная камера не держит режим при вашей загрузке, нагрев считают под задачу: мощность ТЭН под массу металла за заход и разводку под ровное поле, чтобы все детали проходили режим одинаково и покрытие не скалывалось.
Покрытие скалывается из-за неравномерного прогрева?
Посчитаем нагрев камеры под вашу загрузку: мощность ТЭН под массу деталей за заход и ровное поле, чтобы все детали проходили режим полимеризации одинаково.
Частые вопросы
При какой температуре полимеризуется порошковая краска?
Большинство составов полимеризуются при 180–200 °C с выдержкой около 10–20 минут, но точный режим всегда берут из паспорта краски. Есть низкотемпературные краски на 150–160 °C и составы, требующие 200 °C и выше. Занижать температуру и компенсировать временем нельзя: полимеризация идёт по температурному порогу, ниже которого плёнка не сшивается как надо.
От чего отсчитывать время полимеризации?
От момента, когда сам металл детали прогрелся до рабочей температуры, а не от показания воздуха в камере. Деталь, особенно массивная, прогревается позже воздуха, и пока металл не достиг нужной температуры, полимеризация не идёт. Для контроля используют термокарандаши или измеряют температуру металла, чтобы выдержка соблюдалась по факту.
Что будет при недогреве или перегреве?
Недогрев даёт хрупкое покрытие с плохой адгезией: оно выглядит целым, но скалывается и отслаивается при эксплуатации. Перегрев или слишком долгая выдержка ведут к потере цвета, пожелтению и тусклости, а некоторые составы становятся ломкими. Оба дефекта проявляются не сразу, а через недели и месяцы, поэтому режим соблюдают строго.
Почему детали в одной загрузке полимеризуются по-разному?
Из-за неравномерного температурного поля в камере и разной массы деталей. В холодной зоне детали прогреваются слабее и недополимеризуются, массивные отстают от тонких. Решают это ровным полем по камере и запасом мощности, который быстро возвращает режим после загрузки холодного металла. Контроль температуры металла подтверждает, что все детали прошли режим.
