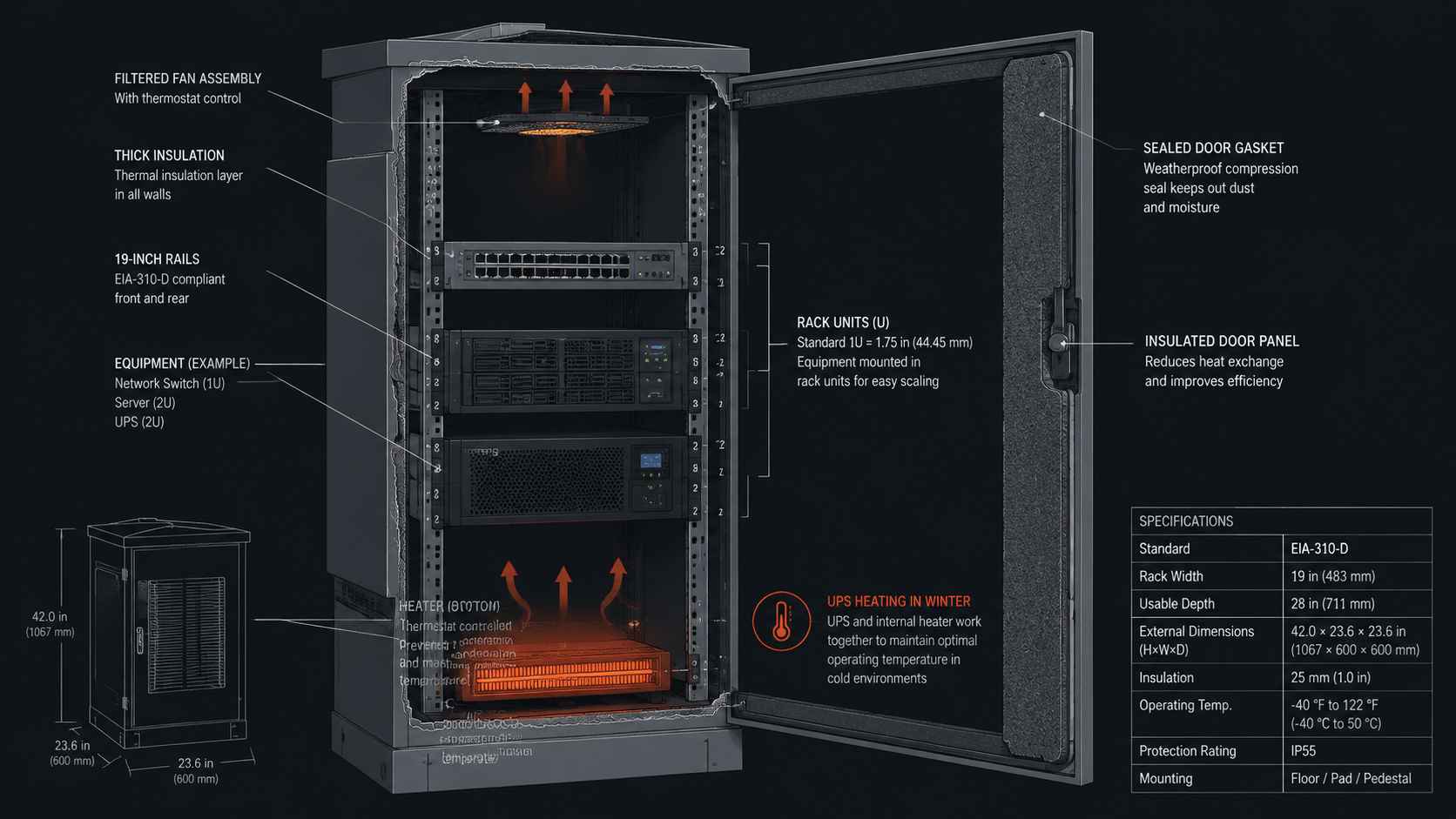

19 дюймов — это ширина посадочного места под стандартное стоечное оборудование: коммутаторы, серверы, ИБП, телеком-модули. Уличный термошкаф на 19″ берёт эту стойку и упаковывает её в утеплённый корпус с обогревом, вентиляцией и защитой от воды, чтобы аппаратура работала на морозе и в жару вне помещения. Разберём, что означают юниты и глубина, как подобрать климат под тепловыделение оборудования и какой класс защиты нужен для улицы.
Коротко
19-дюймовый уличный шкаф выбирают по трём параметрам: сколько юнитов (U) оборудования нужно разместить, какая глубина стойки требуется под самый длинный аппарат, и сколько тепла это оборудование выделяет. Число юнитов задаёт высоту, глубина — посадку серверов и ИБП, а тепловыделение определяет систему климата: одному шкафу хватит обогрева и пассивной вентиляции, другому нужен активный отвод тепла. Для улицы к этому добавляют утепление, обогрев на зиму и класс защиты IP под условия площадки.
Что означают юниты и глубина
Высоту стоечного оборудования и самого шкафа считают в юнитах: 1U — это 44,45 мм. Коммутатор занимает 1–2U, сервер — 1–4U, ИБП — от 1U и больше. Складываете высоту всего, что нужно поставить, добавляете запас на рост и вентиляционные промежутки — получаете нужное число U шкафа. Второй важный размер — глубина: короткий телеком-модуль встанет и в неглубокий шкаф, а длинный сервер или ИБП требует стойки с большой глубиной. Если про глубину забыть, оборудование физически не влезет или не даст закрыть дверцу. Поэтому под 19″ шкаф подбирают сразу и высоту в юнитах, и глубину под самый длинный аппарат.
Как понять, сколько юнитов мне нужно?
Сложите высоту всего оборудования в юнитах: коммутатор обычно 1–2U, сервер 1–4U, ИБП от 1U, патч-панели и органайзеры по 1U. К сумме добавьте запас на будущее расширение и вентиляционные промежутки между греющимися блоками — обычно берут 20–30 % сверху. Отдельно проверьте глубину: под длинные серверы и ИБП нужна глубокая стойка, иначе аппаратура не встанет. Лучше взять шкаф чуть просторнее: плотная набивка мешает воздуху циркулировать и ведёт к перегреву. Точную конфигурацию считают под конкретный список оборудования.
Климат под тепловыделение
Стоечное оборудование греется, и чем плотнее оно набито, тем важнее отвод тепла. Ниже — как связаны тепловыделение и система климата уличного 19″ шкафа.
| Оборудование | Тепловыделение | Что нужно для климата |
|---|---|---|
| Телеком-модуль, коммутатор | Небольшое | Обогрев на зиму + пассивная вентиляция через мембраны |
| ИБП с аккумуляторами | Среднее, чувствителен к холоду | Обогрев обязателен: на морозе ёмкость АКБ падает |
| Сервер, несколько активных блоков | Высокое | Обогрев зимой + активный отвод тепла летом (фильтр-вентилятор) |
| Плотная стойка в жарком регионе | Очень высокое | Закрытый контур или активное охлаждение, герметичный корпус |
Зима и лето — две разные задачи
Уличный 19″ шкаф должен и греть зимой, и не перегреваться летом. Зимой обогрев держит плюсовую температуру, чтобы аккумуляторы ИБП не теряли ёмкость, а конденсат не оседал на платах. Летом та же электроника плюс солнце дают перегрев, и нужен отвод тепла. Поэтому климат считают на оба сезона сразу: мощность обогрева — по минимальной зимней температуре региона, а охлаждение — по суммарному тепловыделению оборудования в жару. Шкаф, рассчитанный только на зиму, летом закипит, и наоборот.
Подойдёт ли обычный монтажный 19″ шкаф для улицы, если его утеплить?
Полноценной замены не выйдет. Обычный монтажный шкаф не рассчитан на воду, пыль и мороз: у него нет нужного класса защиты, штатного обогрева и герметичных вводов. Самостоятельное утепление не даёт ни требуемого IP, ни контролируемого климата, а прорезанная вентиляция окончательно ломает защиту. Для улицы берут шкаф, изначально сделанный всепогодным: с утеплением, обогревом, вентиляцией под нужный IP и защищёнными вводами. Внутри у него та же 19″ стойка, так что оборудование ставится штатно, но корпус спроектирован под наружные условия.
Есть ещё момент, о котором забывают, — организация кабеля и питания внутри. В стоечном шкафу помимо активного оборудования размещают патч-панели, органайзеры и блок розеток, и всё это тоже занимает юниты. Ввод питания и линий связи на уличном шкафу заводят снизу через защищённые сальники, чтобы сохранить класс защиты и не оставить открытых участков снаружи. Если оборудование резервируют, добавляют место под ИБП и аккумуляторы, а их, в свою очередь, нужно держать в плюсовой температуре — это ещё один довод в пользу обогрева. Поэтому при подборе считают не только сами серверы и коммутаторы, но и всю обвязку, которая делает стойку рабочей.
Так что уличный 19″ термошкаф подбирают не по одному размеру, а по связке: высота в юнитах под оборудование, глубина под самый длинный аппарат и климат под тепловыделение и минимальную температуру региона. Ошибиться проще всего в глубине и в расчёте на один сезон — тогда либо аппаратура не влезет, либо шкаф перегреется летом или промёрзнет зимой.
Нужен уличный 19″ термошкаф под ваше оборудование?
Пришлите список стоечного оборудования, его тепловыделение и регион установки — подберём высоту, глубину и климат так, чтобы аппаратура работала и зимой, и летом.
Частые вопросы
Что такое 19-дюймовый уличный термошкаф?
Это стандартная стоечная стойка шириной 19″ (посадочное место под серверы, коммутаторы и ИБП), упакованная в утеплённый уличный корпус с обогревом, вентиляцией и защитой от воды и пыли. Внутри оборудование ставится штатно, как в обычной 19″ стойке, но сам корпус рассчитан на наружные условия: держит плюсовую температуру зимой, отводит тепло летом и имеет нужный класс защиты IP. Такие шкафы применяют для телекома, видеонаблюдения, серверов и ИБП вне помещений.
Как подобрать высоту и глубину 19″ шкафа?
Высоту считают в юнитах: 1U — 44,45 мм. Сложите высоту всего оборудования в юнитах, добавьте 20–30 % запаса на расширение и вентиляционные промежутки. Глубину подбирают под самый длинный аппарат — короткому телеком-модулю хватит неглубокого шкафа, а серверу или ИБП нужна глубокая стойка. Если про глубину забыть, оборудование не встанет или не даст закрыть дверцу. Брать шкаф впритык не стоит: плотная набивка мешает воздуху и ведёт к перегреву.
Нужен ли обогрев уличному 19″ шкафу?
Почти всегда да, особенно если внутри стоит ИБП с аккумуляторами: на морозе их ёмкость резко падает, а без обогрева на холодных стенках оседает конденсат и попадает на платы. Обогрев держит плюсовую температуру и убирает влагу. Мощность обогрева считают по минимальной зимней температуре региона и объёму шкафа. При этом летом та же электроника перегревается, поэтому к обогреву добавляют отвод тепла — климат рассчитывают сразу на оба сезона.
Можно ли поставить обычный монтажный шкаф на улицу?
Полноценной замены не получится. Обычный монтажный шкаф не имеет нужного класса защиты, штатного обогрева и герметичных вводов, а самостоятельное утепление и прорезанная вентиляция не дают ни требуемого IP, ни управляемого климата. Для улицы берут шкаф, изначально сделанный всепогодным: с утеплением, обогревом, вентиляцией и защищёнными вводами. Стойка внутри та же 19″, так что оборудование ставится штатно, но корпус спроектирован под воду, пыль и мороз.
