У уличной насосной станции слабое место не сам насос, а его обвязка и мозги: реле давления, частотный преобразователь, щит управления и датчики. Насос в приямке или скважине переживает холод легче, чем электроника в тонком боксе на столбе. Промёрзло реле давления, схватило конденсатом плату частотника, замёрзла трубка манометра — и станция встала, хотя двигатель исправен. Разберём, что заводят в обогреваемый шкаф насосной и как считают обогрев под зиму.
Коротко
В термошкаф насосной станции заводят автоматику, которая боится холода и влаги: реле давления, частотный преобразователь, щит управления, датчики и защиту. Обогрев считают под минимальную температуру региона так, чтобы внутри держался плюс, а конденсат не оседал на плате частотника. Отдельно продумывают ввод трубок и кабелей, чтобы через них не тянуло холод и влагу. Сам насос обычно вне шкафа, но его управление и защита — внутри, и именно от их живучести зависит, переживёт ли станция зиму.
Что на насосной реально боится мороза
Насос и его двигатель рассчитаны на работу в воде и сырости, а вот электроника вокруг — нет. Реле давления с тонкой трубкой промерзает и начинает врать или клинит. Частотный преобразователь не любит конденсат: влага на плате при следующем пуске даёт пробой. Щит управления с автоматами и контакторами в мороз собирает изморозь на клеммах. Датчики уровня и давления при отрицательной температуре уходят из диапазона. То есть станция встаёт не потому, что замёрз насос, а потому, что отказала обвязка, которую поставили в неотапливаемый бокс.
Зачем обогревать шкаф насосной, если сам насос стоит в воде и не мёрзнет?
Потому что встаёт станция не из-за насоса, а из-за его автоматики. Реле давления, частотный преобразователь, щит управления и датчики стоят в уличном шкафу и боятся и мороза, и конденсата. Промёрзшее реле давления неверно командует пуском, влага на плате частотника при пуске даёт пробой, на клеммах щита собирается изморозь. Насос при этом исправен, но управлять им нечем. Обогрев держит внутри шкафа плюс и убирает влагу, поэтому автоматика работает штатно, а значит и станция подаёт воду всю зиму.

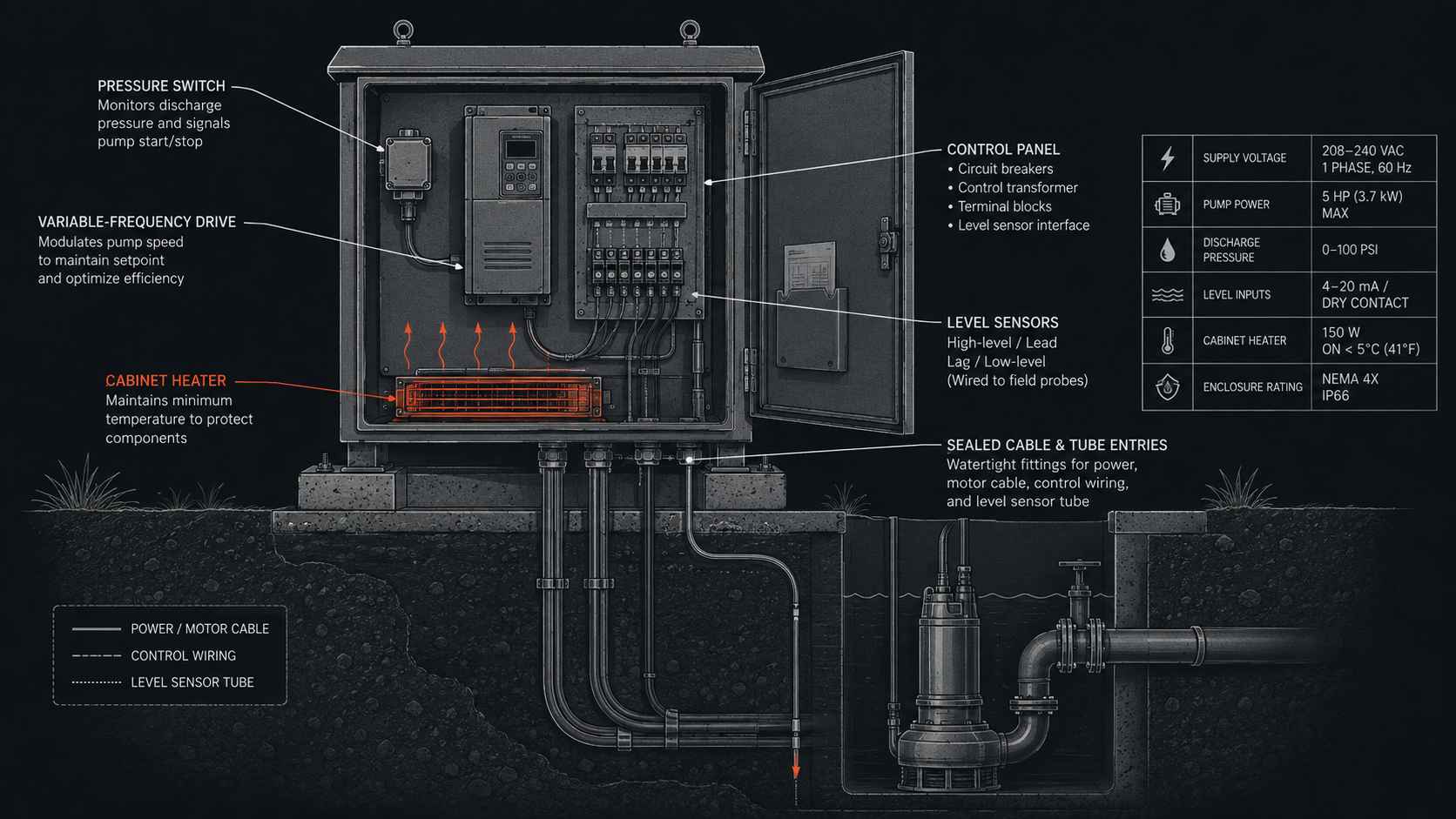

Что заводят в термошкаф насосной
Набор зависит от схемы станции, но обычно внутри оказывается вот что.
- Реле давления или датчик давления — сердце автоматики, оно командует пуском и остановом и первым страдает от мороза.
- Частотный преобразователь — если станция с плавным пуском и поддержанием давления, его плата особенно чувствительна к конденсату.
- Щит управления — автоматы, контакторы, защита двигателя от сухого хода и перегрузки.
- Датчики уровня и давления — их показания должны оставаться в рабочем диапазоне при любом морозе.
- Клеммы и вводы — сюда сходятся кабели питания, управления и сигнальные линии, и здесь чаще всего тянет холод и влагу.
Ввод трубок и кабелей решает половину задачи
На насосной в шкаф заходят не только кабели, но иногда и трубки датчиков давления. Если вводы негерметичны, через них тянет холодный воздух, и обогрев греет улицу, а внутри всё равно оседает конденсат. Поэтому вводы делают снизу, герметичными, а обогрев считают уже с учётом того, что тепло не будет уходить сквозь щели. Аккуратный ввод трубок и кабелей экономит и мощность обогрева, и нервы при первом же сильном морозе.
Какой мощности обогрев нужен для шкафа насосной станции?
Единой цифры нет — обогрев считают под конкретный шкаф. В расчёт идут минимальная температура региона, размеры и утепление шкафа, желаемая температура внутри и то, насколько герметичны вводы кабелей и трубок. Чем ниже уличный минимум и тоньше стенки, тем больше мощность. Негерметичные вводы резко поднимают потребность в тепле, потому что обогрев начинает бороться со сквозняком. Поэтому сначала приводят в порядок утепление и вводы, а потом подбирают обогреватель под остаток теплопотерь. Точный расчёт делают по параметрам вашей станции и региона.
Что уточнить перед расчётом
Перед подбором шкафа насосной собирают исходные данные: что именно стоит в щите (реле давления, частотный преобразователь, автоматы, защита, датчики), их тепловыделение, абсолютный минимум температуры региона, размеры будущего шкафа и способ ввода кабелей и трубок. Частотный преобразователь усложняет задачу: зимой ему нужен плюс и сухость, а летом отвод тепла, потому что в работе он греется сам. От тепловыделения начинки зависит, хватит ли обогрева зимой и не потребуется ли вентиляция летом. Когда эти параметры известны, обогрев и корпус считают под конкретную обвязку станции, а не наугад.
Так что термошкаф для насосной — это про защиту автоматики, а не насоса. Соберите список того, что стоит в вашем щите, укажите минимальную температуру региона и как заходят кабели и трубки — по этим данным считают обогрев и подбирают шкаф, чтобы станция подавала воду в любой мороз.
Нужен термошкаф для насосной станции?
Опишите автоматику станции (реле давления, частотник, щит), минимальную температуру региона и способ ввода кабелей — подберём обогрев и корпус, чтобы обвязка не встала зимой.
Частые вопросы
Нужно ли обогревать шкаф уличной насосной станции?
Да, если в шкафу стоит автоматика: реле давления, частотный преобразователь, щит управления, датчики. Сам насос в воде мороза почти не боится, а вот его обвязка боится и холода, и конденсата. Промёрзшее реле давления неверно командует пуском, влага на плате частотника даёт пробой, на клеммах собирается изморозь. Обогрев держит внутри плюс и убирает влагу, поэтому автоматика работает штатно всю зиму. Мощность обогрева подбирают под минимум региона и параметры шкафа.
Что выходит из строя на насосной станции зимой без обогрева?
Обычно не насос, а его управление. Первым страдает реле давления: тонкая трубка промерзает, оно клинит или врёт. Частотный преобразователь набирает конденсат, и при пуске возможен пробой платы. В щите управления на клеммах собирается изморозь, датчики уровня и давления уходят из рабочего диапазона. В итоге двигатель исправен, но командовать им нечем, и станция встаёт. Обогреваемый шкаф снимает все эти отказы разом.
Можно ли частотный преобразователь ставить в уличный шкаф?
Можно, но с обогревом и контролем влаги. Частотник чувствителен к конденсату: влага на плате при пуске даёт пробой, а сам он ещё и греется в работе, поэтому летом нужен отвод тепла. Получается двойная задача: зимой держать плюс и сухость обогревом, летом не давать перегреться вентиляцией или отводом тепла. В неотапливаемом боксе без контроля климата частотник долго не проживёт. Условия под конкретную модель уточняют по её документации.
Как ввести кабели и трубки в шкаф насосной, чтобы не тянуло холод?
Вводы делают снизу и герметичными. Через негерметичные щели в шкаф тянет холодный воздух, обогрев начинает греть улицу, а внутри всё равно оседает конденсат. Кабели питания, управления и сигнальные линии, а при необходимости и трубки датчиков давления, заводят через уплотнённые вводы, сохраняя класс защиты. Аккуратный ввод снижает и потребную мощность обогрева, и риск промерзания. Схему ввода продумывают до монтажа, под конкретную обвязку станции.
