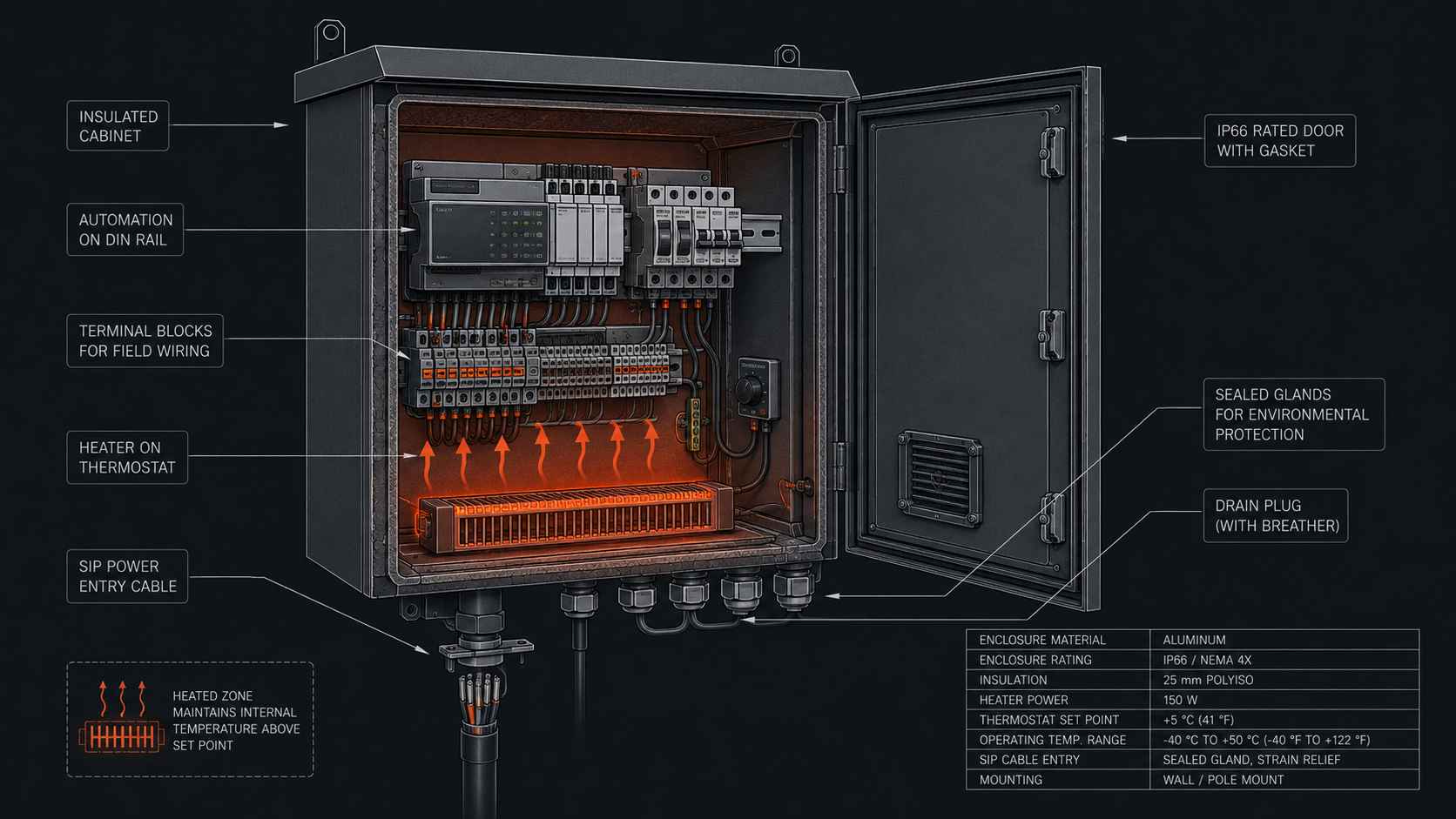

Уличная автоматика — контроллеры, панели оператора, модули управления, СИП-панели — рассчитана на работу в помещении. Когда её выносят на улицу, к столбу, на объект или в поле, начинается то же, что с любой электроникой на морозе и жаре: зимой не запускается, летом перегревается, в межсезонье собирает конденсат. Обогреваемый термошкаф превращает уличную точку в подобие щитовой с нормальным климатом. Разберём, что учесть при подборе шкафа именно под автоматику и панели.
Чем автоматика отличается от простого оборудования
У контроллеров и панелей два капризных свойства сразу: узкий рабочий температурный диапазон и чувствительность к влаге. Многие панели оператора и модули имеют нижний предел около нуля или чуть ниже — то есть при первом же морозе они за пределами паспорта. Плюс электроника плохо переносит конденсат: влага на плате даёт ложные срабатывания, зависания и коррозию. При этом сама автоматика в работе выделяет тепло, поэтому летом задача обратная — не дать ей перегреться. Термошкаф под автоматику должен решать обе стороны, а не только греть.
- Температурный коридор. Шкаф держит внутри диапазон, в котором панель и контроллеры остаются в паспорте: плюс зимой, не выше допустимого летом.
- Обогрев по нижнему порогу. Обогреватель на терморегуляторе включается до того, как температура упадёт ниже рабочей для электроники, а не когда уже холодно.
- Отвод тепла летом. Автоматика греется сама, к этому добавляется солнце — нужна вентиляция, а для плотной начинки активное охлаждение.
- Защита от конденсата. Вентиляция и грамотные вводы не дают влаге копиться на платах.
- Резерв и питание обогрева. Обогрев требует энергии; продумывают, откуда он питается и что будет при отключении.
- Доступ для обслуживания. Панель нужно видеть и обслуживать, поэтому продумывают дверь, монтажную панель и ввод кабелей.
Какой температурный режим нужен термошкафу под автоматику?
Такой, чтобы электроника всё время оставалась в своём паспортном диапазоне. У большинства контроллеров и панелей оператора нижний рабочий предел около нуля или немного ниже, а верхний — в районе пятидесяти градусов, но конкретные цифры смотрят по паспорту вашего оборудования. Задача шкафа — не просто «греть зимой», а держать внутреннюю температуру в этом коридоре круглый год. Зимой обогреватель на терморегуляторе включается по нижнему порогу, который выставляют с запасом над минимумом электроники, чтобы панель не оказывалась на грани. Летом, наоборот, вентиляция или охлаждение не дают температуре подняться выше верхнего предела, учитывая, что автоматика греется сама. Поэтому режим задают двумя порогами сразу — на обогрев и на охлаждение, — а не одним. И оба порога привязывают к паспорту конкретной электроники, а не к абстрактному «плюсу».
Типовые ошибки при подборе
Чаще всего автоматику ставят в обычный монтажный шкаф без климата и надеются, что «пронесёт». Пару сезонов может и пронести, а потом первый крепкий мороз или первая жара выводят панель из строя. Второй промах — учесть только обогрев и забыть про лето: шкаф отлично греет зимой, но в июле автоматика в нём перегревается. Третий — поставить обогрев, но не продумать конденсат: закрытый тёплый шкаф без вентиляции сам провоцирует росу на платах.
Обычный монтажный шкаф автоматику на улице не спасает
Стандартный уличный монтажный шкаф решает механику и защиту от осадков, но не климат. Внутри него та же температура, что снаружи, поэтому зимой панель и контроллеры оказываются ниже своего рабочего предела, а летом — выше. Добавить обогреватель в такой шкаф можно, но это половина решения: без вентиляции он даст конденсат, без расчёта мощности не удержит нужный минус, а без отвода тепла не спасёт летом. Термошкаф отличается тем, что климат в нём заложен целиком — утепление, обогрев по нижнему порогу, вентиляция или охлаждение по верхнему и защита от конденсата работают в связке под конкретную электронику. Именно поэтому под автоматику берут не «шкаф с обогревателем», а шкаф с продуманной системой климата.
Как считать шкаф под автоматику
Отправная точка — паспорт вашей электроники: нижний и верхний рабочий предел. От них задают пороги обогрева и охлаждения с запасом. Дальше нужны габариты панелей и модулей, чтобы определить объём шкафа и монтажную панель, суммарное тепловыделение автоматики для летнего расчёта, минимальная температура региона для зимнего и доступное питание для обогрева. По этим данным подбирают мощность обогрева под объём и минус, тип вентиляции или охлаждения под тепловыделение и жару, а также утепление корпуса. В итоге получается шкаф, в котором панель работает в паспортном режиме и зимой, и летом.
Можно ли поставить панель оператора в обычный уличный шкаф с обогревателем?
Поставить можно, но это редко закрывает задачу целиком. Обычный уличный шкаф с добавленным обогревателем греет зимой, но остаётся три открытых вопроса. Первый — расчёт: если мощность обогрева взята на глаз, в сильный мороз внутри не удержится нужный панели плюс. Второй — конденсат: закрытый тёплый шкаф без вентиляции провоцирует росу на платах, а для электроники это ложные срабатывания и коррозия. Третий — лето: панель и модули греются сами, и без отвода тепла в жару они перегреются, обогреватель тут не помощник. Поэтому для панели оператора и автоматики берут не просто шкаф с нагревателем, а термошкаф с системой климата, где обогрев, вентиляция и утепление посчитаны под конкретную электронику и под ваш регион. Тогда панель остаётся в рабочем диапазоне круглый год, а не только в холодный сезон.
Так что термошкаф под СИП-панели и автоматику подбирают от паспорта самой электроники, а не по принципу «лишь бы грел». Учитывают оба сезона, конденсат и питание обогрева — и тогда вынесенная на улицу автоматика работает так же стабильно, как в щитовой.
Выносите автоматику на улицу?
Пришлите паспортные диапазоны панели и контроллеров, габариты и регион — посчитаем термошкаф с обогревом и отводом тепла, чтобы электроника работала в паспортном режиме круглый год.
Частые вопросы
Какой термошкаф нужен для уличной автоматики и панелей?
Такой, который держит электронику в её паспортном температурном диапазоне круглый год. У контроллеров и панелей узкий рабочий коридор и чувствительность к влаге, поэтому шкаф должен и греть зимой, и отводить тепло летом, и не давать конденсата. Подбирают его от паспорта самой электроники: нижний и верхний рабочий предел задают пороги обогрева и охлаждения. Дальше учитывают габариты для объёма, суммарное тепловыделение автоматики, минимальную температуру региона и доступное питание для обогрева. По этим данным считают мощность нагрева, вентиляцию или охлаждение и утепление. Простого монтажного шкафа с обогревателем для автоматики обычно недостаточно.
Почему нельзя ставить панель в обычный монтажный шкаф на улице?
Потому что обычный шкаф решает защиту от осадков и механику, но не климат. Внутри держится уличная температура: зимой панель оказывается ниже рабочего предела, летом — выше. Даже если добавить обогреватель, остаётся три проблемы: без расчёта мощности он не удержит нужный минус в сильный мороз, без вентиляции даст конденсат на платах, а летом не спасёт от перегрева, ведь автоматика греется сама. Электроника плохо переносит и холод, и влагу, и жару, поэтому под неё берут термошкаф с полноценной системой климата, где обогрев, вентиляция и утепление посчитаны под конкретное оборудование, а не отдельный нагреватель в стандартном корпусе.
Как учесть перегрев автоматики летом?
Через отвод тепла и расчёт летнего баланса. Автоматика в работе выделяет тепло, к нему добавляется солнечная нагрузка на корпус, а верхний рабочий предел электроники ограничен. Поэтому в термошкафу под автоматику закладывают вентиляцию, а при плотной тепловыделяющей начинке — активное охлаждение. Порог на охлаждение выставляют по верхнему пределу оборудования с запасом. Чтобы понять, хватит ли вентиляции или нужен кондиционер, считают тепловой баланс: сумму тепловыделения и солнца сравнивают с возможностями отвода при максимальной летней температуре региона. Если приход больше отдачи, ставят активное охлаждение. Летний расчёт делают наравне с зимним, а не вместо него.
Что учесть по питанию и конденсату в шкафу с автоматикой?
По питанию — откуда запитан обогрев и что будет при отключении: если автоматика критичная, продумывают резерв, а аккумулятор держат в тепле шкафа, чтобы он не терял ёмкость на морозе. По конденсату — вентиляцию и грамотные кабельные вводы: закрытый тёплый шкаф без воздухообмена сам провоцирует росу на платах, а для электроники это ложные срабатывания и коррозия. Вентиляцию делают через фильтрующие вводы, чтобы шкаф дышал, но оставался защищённым от дождя и пыли. Оба вопроса решают на этапе проектирования вместе с обогревом и отводом тепла, потому что по отдельности климат в шкафу не складывается.
