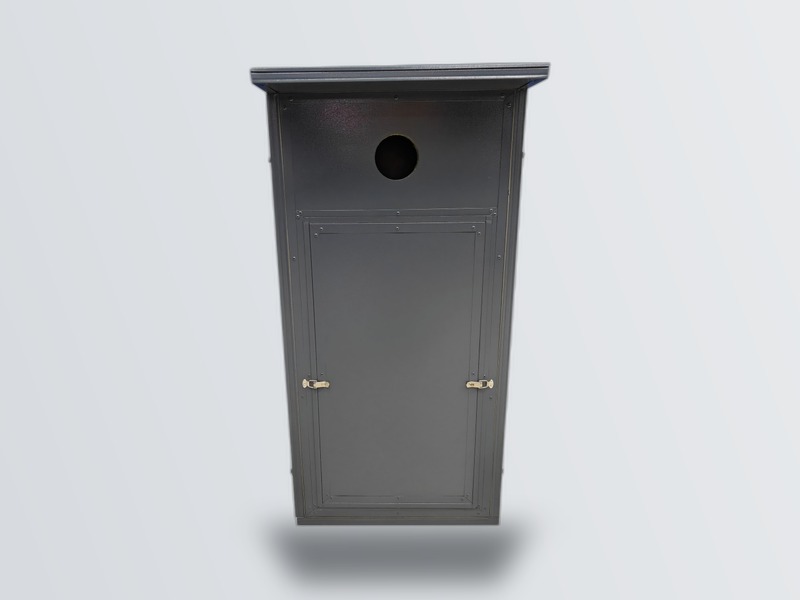

Утеплённый шкаф для настенного газового котла или газового узла вне помещения. Внешние габариты 1260×620×425 мм, сэндвич-стенка 25 мм (оцинкованная сталь 0.7 мм + базальтовый утеплитель 80 кг/м³), вывод дымохода, обогрев против промерзания.
1260×620×425 мм · стенка 25 мм · оцинковка + базальт · обогрев · 50 кг
Габаритный чертёж
Внешние 1260×620×425 мм, внутренние 1200×565×370 мм. Дверь 850×460 мм.
Чертёж под изготовление согласуем перед запуском в работу: наносим ваши габариты, положение гермовводов, вырезы под подводку и внутреннюю компоновку.
Как это работает
Вынос газового котла на улицу освобождает место в доме, но у уличной установки своя беда — мороз. Конденсатоотвод и трубопровод замерзают, котёл встаёт по ошибке. Обогрев внутри шкафа держит температуру выше нуля, чтобы автоматика и слив конденсата работали зимой.
Корпус утеплённый, сэндвич-типа: стенка толщиной 25 мм из оцинкованной стали 0.7 мм и негорючего базальтового утеплителя плотностью 80 кг/м³. Внешние габариты 1260×620×425 мм, внутренние 1200×565×370 мм — под настенный котёл среднего размера. Масса около 50 кг.

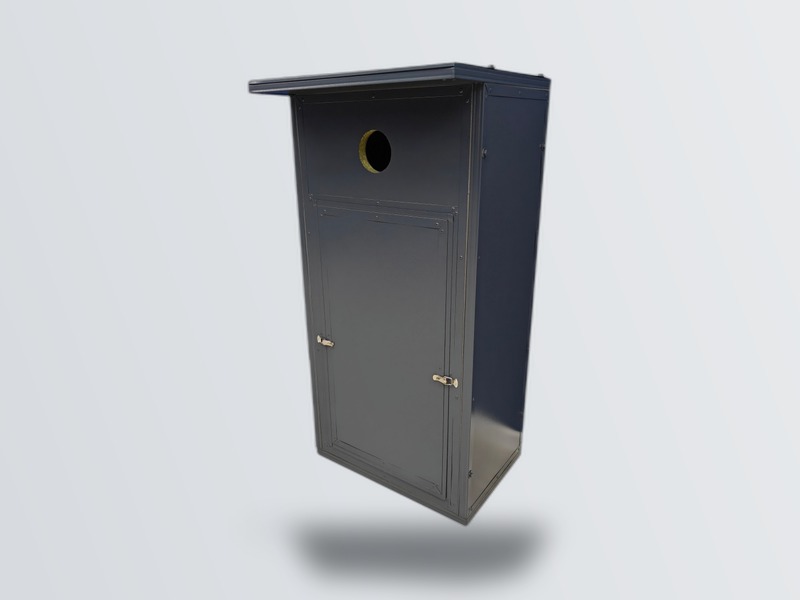

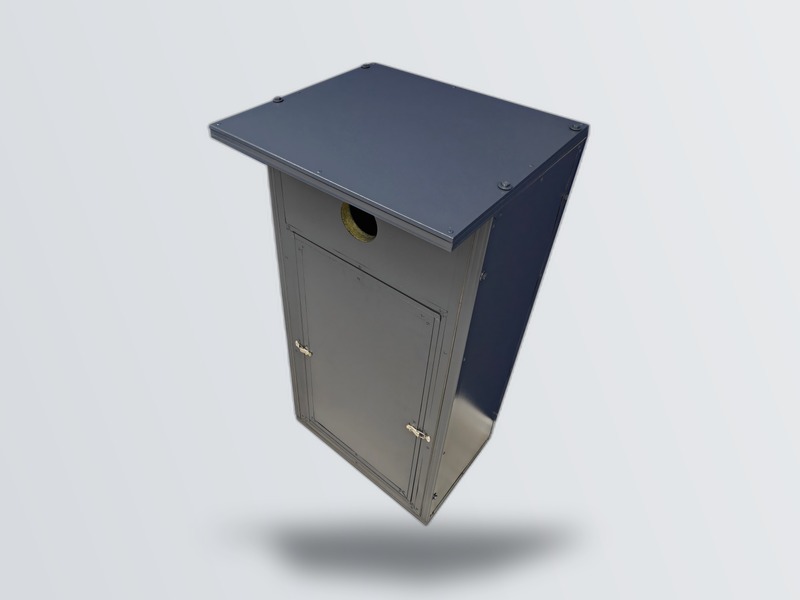

Сверху предусмотрен вывод дымохода или коаксиальной трубы. В задней стенке заложены профили для крепления к стене дома. Порошковая покраска, цвета графит или шоколад. Обогрев с подсветкой ставится опцией. Габариты и вырезы под подводку газа, воды и электрики делаем под вашу модель котла.
Характеристики
| Внешние габариты | 1260×620×425 мм |
| Внутренние габариты | 1200×565×370 мм |
| Толщина стенки | 25 мм (сэндвич) |
| Материал | оцинкованная сталь 0.7 мм |
| Утеплитель | базальт 80 кг/м³ |
| Дверь | 850×460 мм, на замках |
| Масса | ~50 кг |
| Обогрев | опция |
Данные приведены по типовым моделям этого класса. Точные габариты и мощность обогрева считаем под вашу задачу и регион.
Конструкция и материалы
| Стенка | сэндвич 25 мм: оцинкованная сталь 0.7 мм + утеплитель |
| Утеплитель | негорючий базальт, плотность 80 кг/м³ |
| Покрытие | порошковая покраска, графит или шоколад |
| Обогрев | опция (с подсветкой) |
| Крепление | закладные профили в задней стенке под стену дома |
| Дымоход | вывод через отверстие в верхней части |
Комплектация
В комплекте паспорт и инструкция по сборке; сертификат по запросу.
Где применяют
Вопросы и ответы
Сэндвич толщиной 25 мм: оцинкованная сталь 0.7 мм снаружи и негорючий базальтовый утеплитель плотностью 80 кг/м³ внутри. Такая стенка держит тепло и не даёт котлу замёрзнуть.
Внешние 1260×620×425 мм, внутренние 1200×565×370 мм под настенный котёл среднего размера. Масса около 50 кг. Под другой котёл габариты меняем.
Базовый шкаф идёт без обогрева, обогрев с подсветкой ставится опцией. Для круглогодичной уличной эксплуатации обогрев нужен — считаем мощность под объём и климат.
В задней стенке заложены профили под крепление к стене дома. Шкаф вешается как единый утеплённый модуль.
Размещение вне помещения допускается для котлов, рассчитанных на уличную установку, при соблюдении требований по дымоудалению и обслуживанию. Шкаф под задачу мы делаем, согласование установки — на стороне газовой службы.
Документы, доставка, гарантия
Скачайте паспорт, руководство и опросный лист. Декларация ЕАС — на партию по запросу, счёт и УПД для юрлиц.
Отгрузка со склада в Миассе. Доставка транспортными компаниями по всей России, самовывоз возможен.
Гарантия на изделие — 12 месяцев. На обогрев и терморегулятор распространяется гарантия производителя.
