Уличные термошкафы · IP55

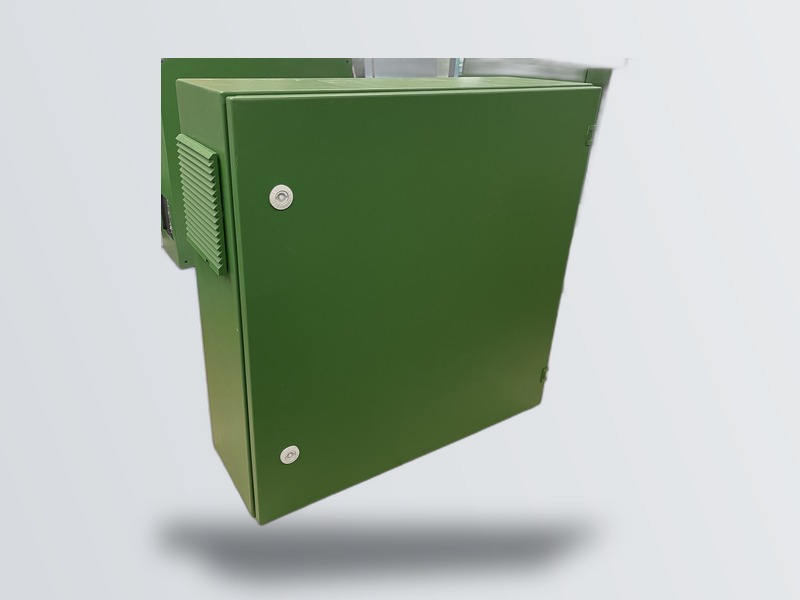

Навесной шкаф под камеры, видеорегистратор и PoE-коммутатор. Типовое исполнение 600×600×210 мм, класс защиты IP55, конвекционный обогрев 150 Вт с электронным терморегулятором и вентиляция 42 м³/ч против конденсата.
600×600×210 мм · IP55 · обогрев 150 Вт · вент. 42 м³/ч · −45…+40 °C
Габаритный чертёж
Типовое исполнение 600×600×210 мм (В×Ш×Г). Габариты под ваш комплект — по запросу.
Чертёж под изготовление согласуем перед запуском в работу: наносим ваши габариты, положение гермовводов, вырезы под подводку и внутреннюю компоновку.
Как это работает

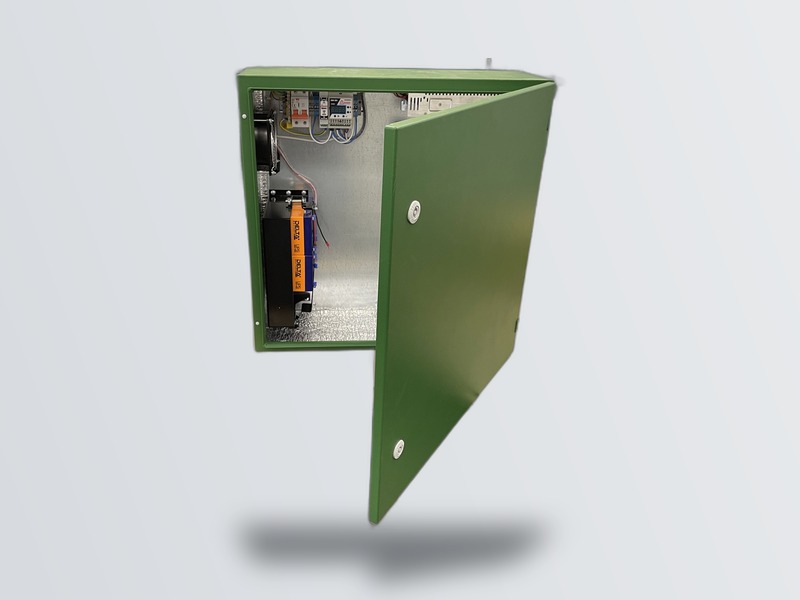

За основу берём распространённое на рынке решение под видеонаблюдение — компактный навесной корпус 600×600×210 мм. Внутри монтажная панель под регистратор и блок питания, снизу гермовводы под кабели камер и питания.
Обогрев конвекционный, 150 Вт, включается электронным терморегулятором (тип УКМ-3М1) при падении температуры и держит внутри плюс до −45 °C снаружи. Отдельный аварийный термостат отключает нагрев при +70 °C, чтобы не перегреть электронику.

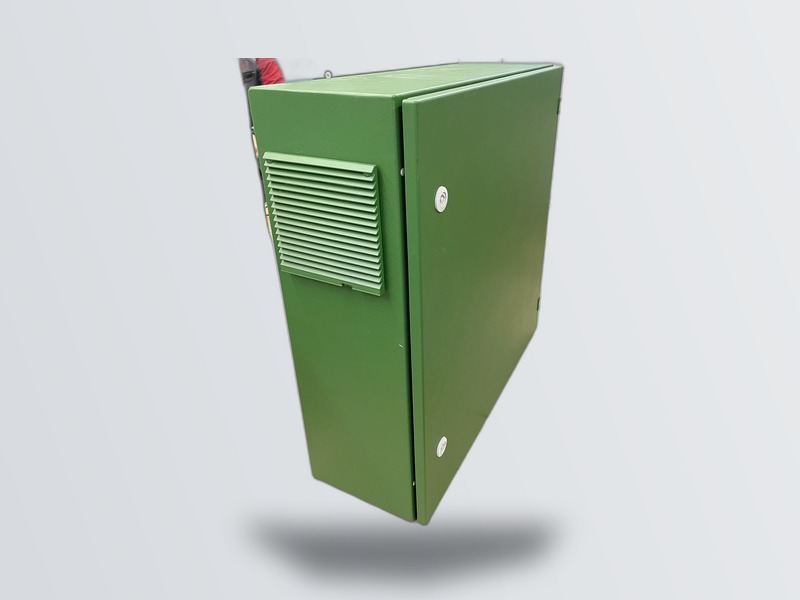

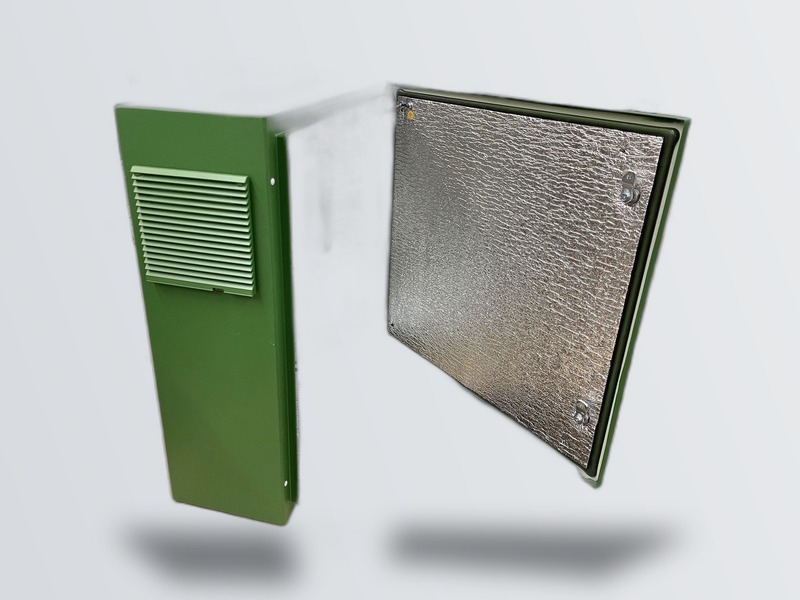

Вентиляция 2-го типа с расходом около 42 м³/ч выравнивает влажность и не даёт конденсату оседать на оптике и плате регистратора. Корпус из листовой стали со структурным порошковым покрытием RAL 7035, утеплён вспененным полиэстером 10 мм. Габариты, число гермовводов и мощность обогрева меняем под ваш комплект и регион.
Характеристики
| Габариты (ВхШхГ) | 600×600×210 мм (типовое) |
| Класс защиты | IP55 |
| Климатическое исполнение | У1, −45…+40 °C |
| Обогрев | 150 Вт, конвекционный |
| Вентиляция | 2-й тип, ~42 м³/ч |
| Питание | 220 В AC ±15%, 50 Гц |
| Монтаж | навесной, на монтажную панель |
| Масса | ~31 кг |
Данные приведены по типовым моделям этого класса. Точные габариты и мощность обогрева считаем под вашу задачу и регион.
Конструкция и материалы
| Корпус | листовая сталь, структурное порошковое покрытие RAL 7035 (опция RAL 6002) |
| Утеплитель | вспененный полиэстер 10 мм |
| Обогрев | конвекционный нагреватель 150 Вт, 220 В |
| Терморегулятор | электронный УКМ-3М1, диапазон −37…+57 °C, аварийный термостат +70 °C |
| Вентиляция | 2-й тип, ~42 м³/ч |
| Гермовводы | PG13.5 (6–12 мм) ×8, PG11 (5–10 мм) ×2, M25 (13–18 мм) ×2 |
Комплектация
Изделие комплектуется паспортом; по запросу — декларация соответствия ЕАС.
Где применяют
Вопросы и ответы
Это типовой размер под комплект «регистратор + БП + коммутатор», по нему собрано большинство уличных шкафов видеонаблюдения на рынке. Если у вас больше оборудования или крупный ИБП, увеличиваем корпус — компоновку считаем под ваш список.
150 Вт — паспортное значение для корпуса такого объёма и климатического исполнения У1 (до −45 °C). Для большего объёма или Крайнего Севера ставим нагреватель мощнее. Мы производим ТЭН, поэтому мощность считаем под теплопотери корпуса и вашу минимальную температуру.
Нет, за это отвечает связка обогрев + вентиляция 2-го типа (~42 м³/ч) + терморегулятор. Обогрев держит температуру выше точки росы, вентиляция выравнивает влажность.
В типовом исполнении PG13.5 ×8 (кабель 6–12 мм), PG11 ×2 (5–10 мм) и M25 ×2 (13–18 мм). Количество и типоразмер подбираем под число камер и сечение кабеля.
Да, изделие идёт с паспортом, по запросу оформляем декларацию соответствия ЕАС на данный тип продукции.
Документы, доставка, гарантия
Скачайте паспорт, руководство и опросный лист. Декларация ЕАС — на партию по запросу, счёт и УПД для юрлиц.
Отгрузка со склада в Миассе. Доставка транспортными компаниями по всей России, самовывоз возможен.
Гарантия на изделие — 12 месяцев. На обогрев и терморегулятор распространяется гарантия производителя.
Расчёт обогрева
Подберём класс защиты, мощность нагрева и вентиляцию под ваш объект.
