Уличные термошкафы · IP54–IP55

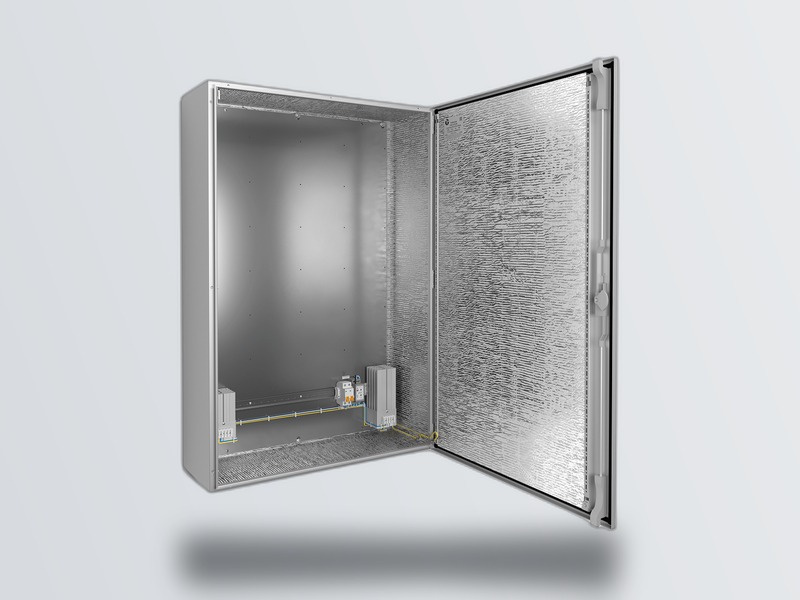

Шкаф для источника бесперебойного питания и блока аккумуляторов на улице. Утеплённый корпус с полкой под АКБ, обогрев рассчитывается по объёму (типовой ряд 78–684 Вт), терморегулятор держит батареи в рабочем диапазоне.
сталь + порошок · IP54–IP55 · обогрев по объёму · термостат · полка АКБ
Габаритный чертёж
Габариты подбираются под мощность ИБП и число аккумуляторов. На схеме — типовая компоновка с полкой АКБ.
Чертёж под изготовление согласуем перед запуском в работу: наносим ваши габариты, положение гермовводов, вырезы под подводку и внутреннюю компоновку.
Как это работает
Свинцово-кислотный аккумулятор при −20 °C отдаёт около половины паспортной ёмкости, а заряд в мороз ведёт к сульфатации и потере ресурса. Литиевые сборки BMS часто просто блокирует ниже 0 °C. Поэтому уличный шкаф под ИБП без подогрева превращает дорогие батареи в расходник на сезон.

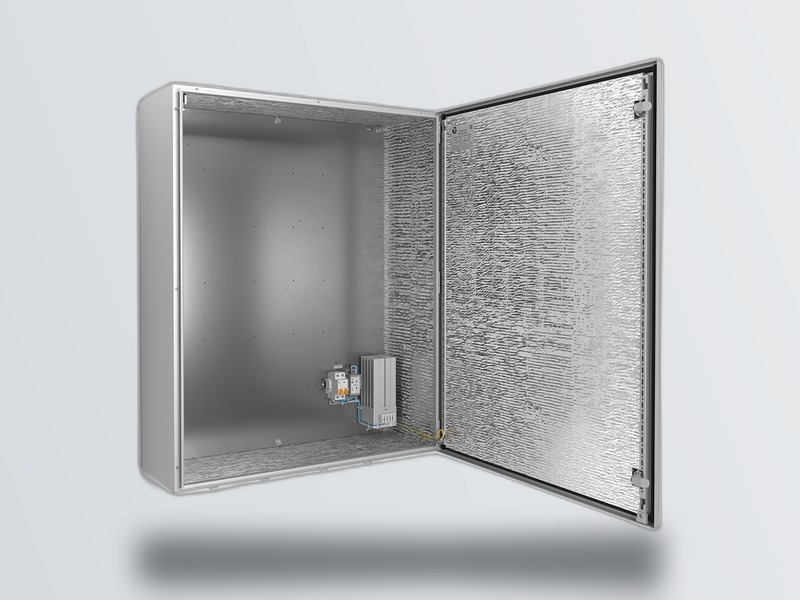

Внутри монтажная панель под ИБП и отдельная полка под аккумуляторы (например КАБ-1217-4 под батареи типа DTM-1209). Обогрев подбираем по объёму корпуса — в типовом ряду это от 78 до 684 Вт. Терморегулятор УКМ включает нагрев при похолодании и держит батареи в диапазоне заряда.
Летом задача обратная — сброс тепла от самого ИБП. Для этого ставится вентиляция. Класс защиты IP54–IP55 закрывает электронику от пыли и брызг, корпус из стали с порошковым покрытием и утеплителем. Размер и мощность обогрева считаем под мощность ИБП и число банок АКБ.
Характеристики
| Габариты (ВхШхГ) | под мощность ИБП и число АКБ |
| Класс защиты | IP54–IP55 |
| Диапазон температур | −45…+40 °C |
| Обогрев | по объёму, 78–684 Вт |
| Терморегуляция | термостат УКМ |
| Вентиляция | от летнего перегрева |
| Внутри | панель под ИБП + полка АКБ |
| Питание | 220 В AC, 50 Гц |
Данные приведены по типовым моделям этого класса. Точные габариты и мощность обогрева считаем под вашу задачу и регион.
Конструкция и материалы
| Корпус | листовая сталь, порошковое покрытие RAL 7035 |
| Утеплитель | вспененный полиэстер (толщина по объёму корпуса) |
| Обогрев | конвекционный, типовой ряд 78–684 Вт, 220 В |
| Терморегулятор | электронный УКМ, аварийный термостат |
| Полка под АКБ | КАБ-1217-4 (под батареи типа DTM-1209 9 А·ч) и аналоги |
| Защита линий | модуль защиты Ethernet ЗЛС-2-ЕП (опция) |
Комплектация
Паспорт на изделие; по запросу — декларация соответствия ЕАС.
Где применяют
Вопросы и ответы
По объёму корпуса и минимальной температуре региона. В типовом ряду обогрев идёт от 78 до 684 Вт. Пришлите модель ИБП и параметры АКБ — посчитаем объём и ватты нагрева, а не поставим наугад.
Да, для лития подогрев даже важнее: BMS обычно запрещает заряд ниже 0 °C. Терморегулятор держит температуру в разрешённом диапазоне. Уточните тип батарей — учтём в расчёте.
Ставим полки типа КАБ-1217-4 под батареи формата DTM-1209 (9 А·ч) и аналогичные. Под другую ёмкость подбираем полку по габаритам банок.
Нет, за это отвечает вентиляция — она сбрасывает тепло от ИБП и нагретого корпуса. При высокой мощности ИБП усиливаем обдув.
Обычно IP54–IP55: защита от пыли и брызг. Для открытых площадок без навеса берём IP55, компоновку и класс подбираем по месту установки.
Документы, доставка, гарантия
Скачайте паспорт, руководство и опросный лист. Декларация ЕАС — на партию по запросу, счёт и УПД для юрлиц.
Отгрузка со склада в Миассе. Доставка транспортными компаниями по всей России, самовывоз возможен.
Гарантия на изделие — 12 месяцев. На обогрев и терморегулятор распространяется гарантия производителя.
