Уличные термошкафы · IP65

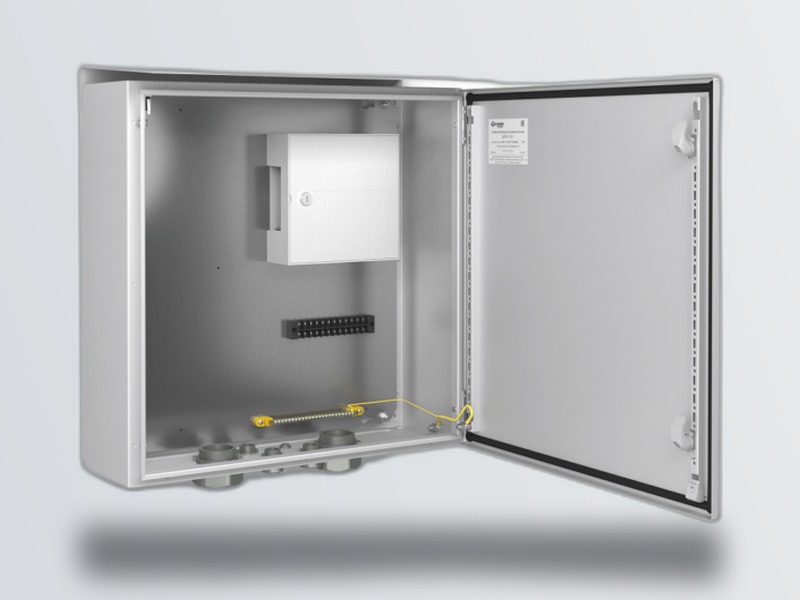

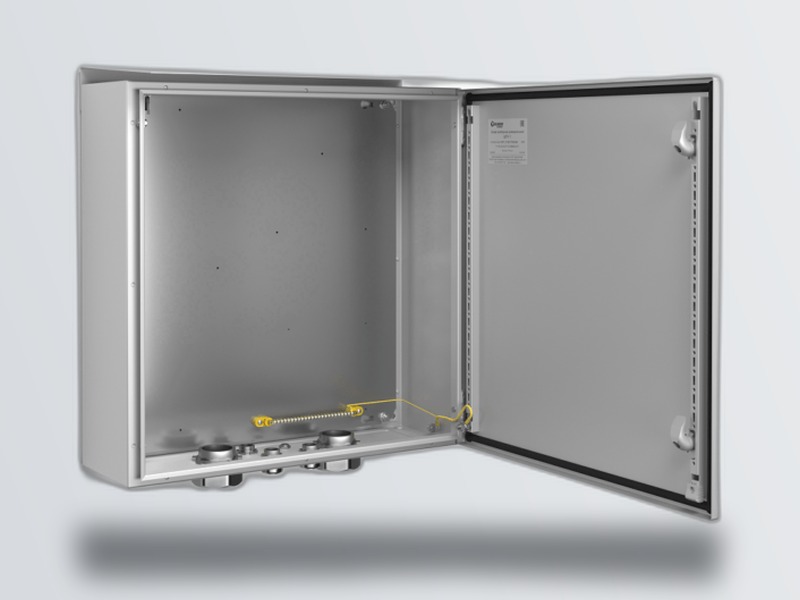

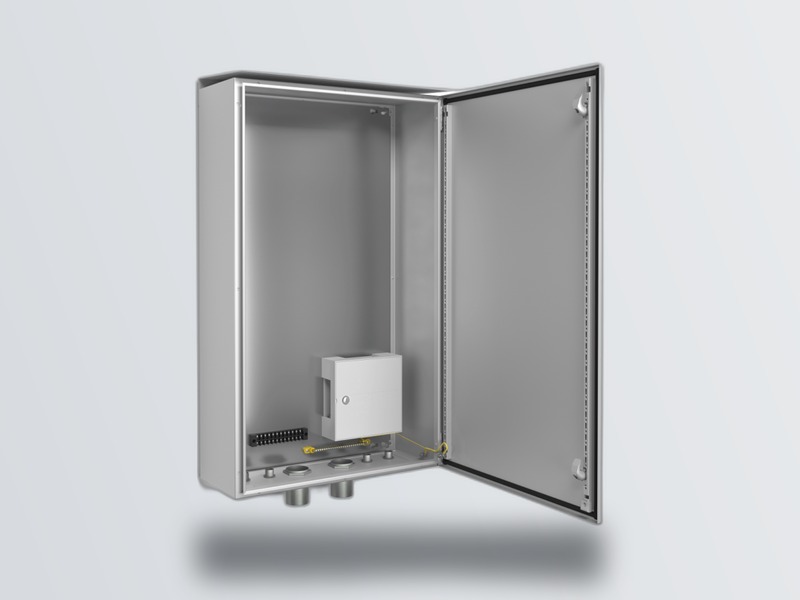

Приборный шкаф для узла учёта и КИП на открытой площадке. Стальной корпус класса IP65, типовые размеры 600×600×210 и 600×1000×250 мм, козырёк и крепления под опору, обогрев против замерзания счётчика и дисплея.
600×600×210 / 600×1000×250 мм · IP65 · −60…+70 °C · козырёк · на опору
Габаритный чертёж
Типовые размеры 600×600×210 мм и 600×1000×250 мм (В×Ш×Г).
Чертёж под изготовление согласуем перед запуском в работу: наносим ваши габариты, положение гермовводов, вырезы под подводку и внутреннюю компоновку.
Как это работает
Электронный счётчик и жидкокристаллический дисплей боятся мороза: на холоде экран гаснет или показывает мусор, а прибор может уйти в отказ. Обогрев с терморегулятором держит внутри плюс — узел учёта работает и зимой.
Корпус стальной, класс защиты IP65 — полная защита от пыли и струй воды, что для открытой площадки важнее, чем у обычного IP54. Приборные шкафы такого типа рассчитаны на диапазон −60…+70 °C. В комплекте козырёк от осадков и крепления под опору или столб.
Внутри монтажная панель или DIN-рейки под счётчик, автоматы и приборы КИП, кабельные вводы снизу. Под антивандальные требования усиливаем корпус и ставим замок повышенной стойкости. Компоновку собираем под конкретный узел: однофазный или трёхфазный учёт, трансформаторы тока, модем передачи данных.
Характеристики
| Габариты (ВхШхГ) | 600×600×210 или 600×1000×250 мм |
| Класс защиты | IP65 |
| Диапазон температур | −60…+70 °C |
| Корпус | сталь, порошок |
| Обогрев | по объёму, терморегулятор |
| Монтаж | на опору или стену |
| Внутри | DIN-рейки / монтажная панель |
| Гарантия | до 36 месяцев |
Данные приведены по типовым моделям этого класса. Точные габариты и мощность обогрева считаем под вашу задачу и регион.
Конструкция и материалы
| Корпус | сталь, порошковое покрытие |
| Класс защиты | IP65 (пыль + струи воды) |
| Диапазон температур | −60…+70 °C |
| Обогрев | с терморегулятором, мощность по объёму |
| Комплект | козырёк, крепления для опор, кабельный ввод PG-7 |
| Замок | стандартный или усиленный (антивандальное исполнение) |
Комплектация
Паспорт на изделие, гарантия до 36 месяцев; по запросу — декларация соответствия ЕАС.
Где применяют
Вопросы и ответы
IP65 — это полная защита от пыли и от струй воды, тогда как IP54 держит только брызги. Для счётчика на открытой опоре берут IP65: узел учёта нельзя заливать.
Герметичность спасает от воды, но не от холода. ЖК-дисплей и электроника счётчика на морозе гаснут или врут. Обогрев с терморегулятором держит рабочую температуру.
Типовые 600×600×210 мм и 600×1000×250 мм под разный объём узла учёта. Под трёхфазный учёт с трансформаторами тока подбираем больший корпус.
Нет, окно ставится из ударопрочного материала, доступа к пломбам и клеммам через него нет — только снятие показаний при закрытой двери.
Да, предусматриваем место и питание под GSM-модем или модуль передачи данных. Уточните модель при заказе.
Документы, доставка, гарантия
Скачайте паспорт, руководство и опросный лист. Декларация ЕАС — на партию по запросу, счёт и УПД для юрлиц.
Отгрузка со склада в Миассе. Доставка транспортными компаниями по всей России, самовывоз возможен.
Гарантия на изделие — 36 месяцев. На обогрев и терморегулятор распространяется гарантия производителя.
Расчёт обогрева
Подберём класс защиты, мощность нагрева и вентиляцию под ваш объект.
