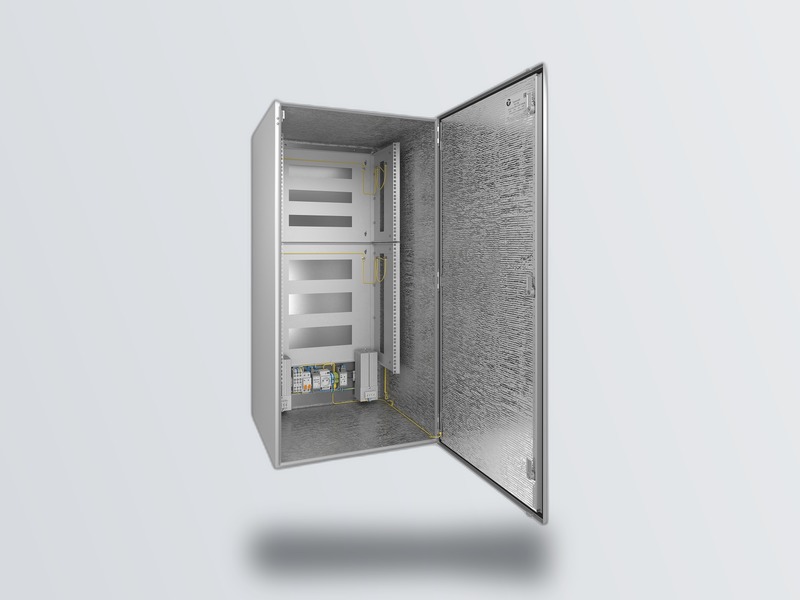

Уличные термошкафы · IP66
Всепогодная станция под 19-дюймовое оборудование от 6U до 18U. Стальной корпус класса IP66, встроенная термостабилизация и вентиляция, теплоизоляция — рабочая температура узла связи круглый год.
19″ 6U–18U · IP66 · термостабилизация + вентиляция · теплоизоляция
Габаритный чертёж
Высота стойки 6U–18U, габариты корпуса — под стойку и климат. Схема условная.
Чертёж под изготовление согласуем перед запуском в работу: наносим ваши габариты, положение гермовводов, вырезы под подводку и внутреннюю компоновку.
Как это работает
Уличный узел связи строится вокруг климата: активное оборудование греется само и не любит ни холода при старте, ни перегрева в работе. Поэтому в шкаф закладывают термостабилизацию (обогрев + управление) и вентиляцию, а стенки утепляют.
Формат 19 дюймов означает, что внутрь встаёт любое стоечное оборудование — коммутаторы, патч-панели, медиаконвертеры, стоечный ИБП. Высоту стойки берём под задачу: от компактных 6U до 18U, вертикальные направляющие с разметкой U упрощают монтаж.
Класс IP66 — полная защита от пыли и от струй воды под давлением, то есть шкаф переживёт и ливень, и мойку. Герметичная дверь с уплотнителем, кабельные вводы снизу. Монтаж напольный на площадку или настенный для компактных стоек. Мощность обогрева и производительность вентиляции считаем под тепловыделение вашего оборудования.
Характеристики
| Формат | 19″, 6U–18U |
| Класс защиты | IP66 |
| Климат | обогрев + вентиляция |
| Корпус | сталь, порошок, утепление |
| Дверь | герметичная, уплотнитель |
| Монтаж | напольный или настенный |
| Ввод кабеля | гермовводы снизу |
| Диапазон температур | до −45 °C |
Данные приведены по типовым моделям этого класса. Точные габариты и мощность обогрева считаем под вашу задачу и регион.
Конструкция и материалы
| Корпус | сталь, порошковое покрытие |
| Класс защиты | IP66 (пыль + струи воды под давлением) |
| Формат | 19″, монтажная высота 6U–18U |
| Климат | термостабилизация (обогрев) + вентиляция |
| Теплоизоляция | утеплённые стенки |
| Дверь | герметичная, с уплотнителем |
Комплектация
Паспорт на изделие; по запросу — декларация соответствия ЕАС.
Где применяют
Вопросы и ответы
По количеству оборудования плюс запас 1–2U на будущее. Перечислите, что ставите (коммутаторы, патч-панели, ИБП) — подскажем высоту, чтобы не переплачивать за пустой объём.
IP66 — полная защита от пыли и от струй воды под давлением. IP54 держит только брызги. Для магистрального узла связи на открытом месте берут IP66.
Вентиляция рассчитывается под тепловыделение вашего оборудования в ваттах. Если техника мощная, ставим усиленный обдув или кондиционерный модуль.
Да, для компактных стоек есть настенное исполнение. Для высоких 18U обычно напольный вариант — так устойчивее.
Да, 19″ формат рассчитан в том числе на стоечные ИБП. Учтём его высоту в U и вес при расчёте стойки и крепежа.
Документы, доставка, гарантия
Скачайте паспорт, руководство и опросный лист. Декларация ЕАС — на партию по запросу, счёт и УПД для юрлиц.
Отгрузка со склада в Миассе. Доставка транспортными компаниями по всей России, самовывоз возможен.
Гарантия на изделие — 12 месяцев. На обогрев и терморегулятор распространяется гарантия производителя.
